FAQ 002696 RU 27. марта 2019

Lukas Sühnel Главное RFEM RSTAB

Я импортировал файл IFC через интерфейс CAD / BIM. Как работает преобразование элементов IFC в столбцы / области / объемы?

Ответ

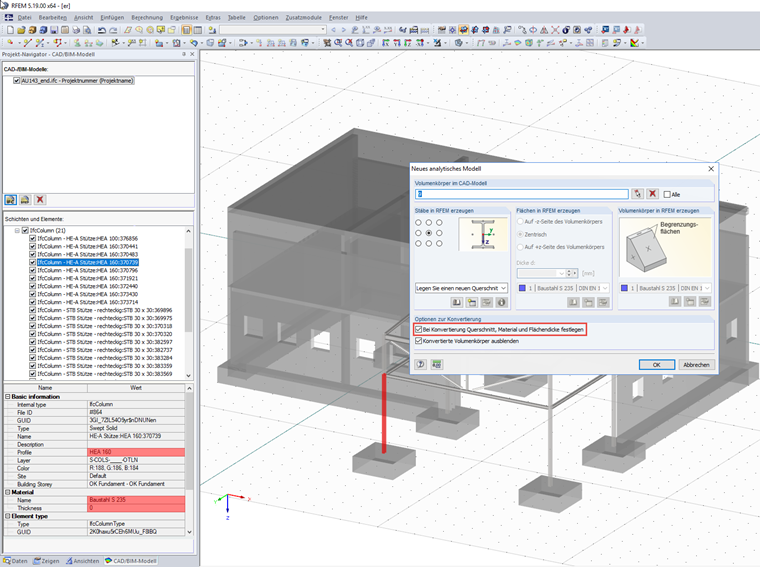

В принципе элементы IFC можно выбирать графически. Если вы откроете контекстное меню (щелкните правой кнопкой мыши), вы можете решить для каждого элемента, должен ли он быть преобразован в панель, область или объем.
При преобразовании в удочку, теперь это зависит от того, доступна ли необходимая информация. Информация о соответствующих объектах IFC может быть вызвана в CAD / BIM Navigator. Если здесь указаны подходящие обозначения поперечного сечения и материала, преобразование может быть выполнено без дополнительных настроек. Флажок «Задать поперечное сечение, материал и толщину поверхности во время преобразования» можно оставить неактивным. Если имена не совпадают с именами библиотек Dlubal, можно использовать таблицы преобразования (см .: https://www.dlubal.com/de/support-und-schulungen/support/knowledge-base/000794 ).
Если информация не была сохранена, сечение и материал могут быть определены до преобразования. Галочка должна быть установлена для этого.

Ключевые слова

МФК CAD BIM Преобразование Координационный вид
