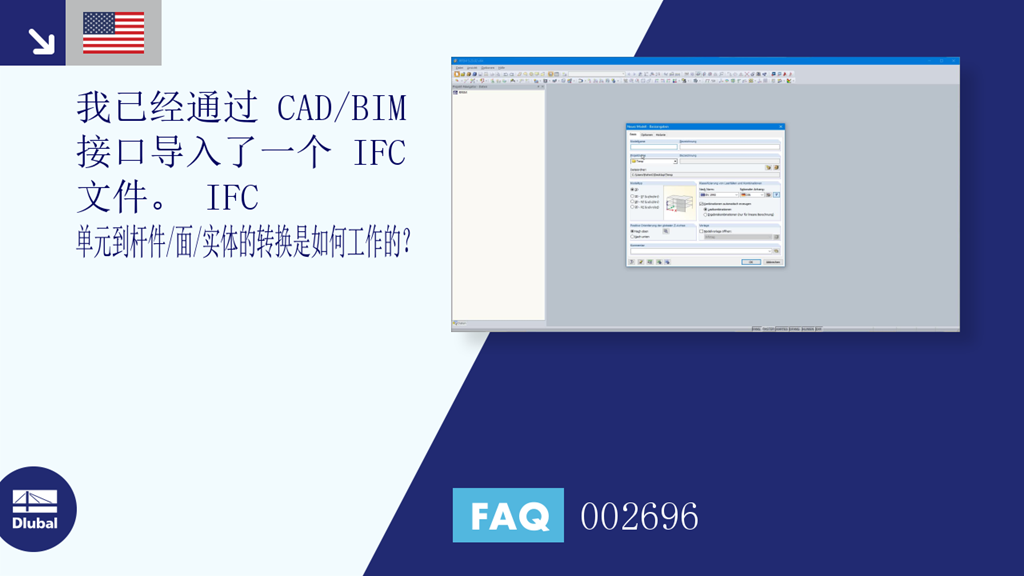

[ZH] 常见问题 002696 | 我已经通过 CAD/BIM 接口导入了一个 IFC 文件。 怎么换算...

Autodesk Revit 的接口会在 RFEM 5 或 RSTAB 8 的安装过程中自动安装。 可以通过执行 Revit-Installer.exe 对插件进行后续安装。

In Zeiten von BIM wird der Datenaustausch zwischen den einzelnen Disziplinen der Tragwerksplanung und -ausführung immer wichtiger. Da jede Software eigene Spezifikationen auch im Hinblick auf die Bezeichnung von Querschnitten und Materialien hat, bieten RFEM und RSTAB eine Konvertierungstabelle (Mapping File) an.

RFEM und RSTAB bieten in den Import- und Export-Optionen mit der ISM-Datei eine interessante Möglichkeit zum Datenaustausch (ISM = Integrated Structural Modeling). Wird eine Struktur in dieses Datenformat exportiert, kann es mit dem kostenlosen ISM-Viewer der Firma Bentley betrachtet und analysiert werden.

Dlubal 软件可以在大风中正常工作。 RFEM和RSTAB提供了一个特殊的接口来用于向RWIND 2模型（即杆件和面定义的结构）的导出。 程序会根据你的项目设置需要分析的风向，并指定相关的角度。 此外，随高度变化的风廓线和湍流强度廓线是根据风荷载标准定义的。 根据角度的设置会得到特定的荷载工况。 全局存储的流体参数、湍流模型属性和迭代参数可以为用户提供帮助。 您可以通过在RWIND 2中使用地形或 STL 矢量图形的环境模型的部分编辑来扩展这些荷载工况。

作为替代方案，您也可以手动运行 RWIND 2 ，并且不需要运行 RFEM 或 RSTAB 中的接口应用程序。 用户可以使用导入的 STL 和 VTP 文件直接对结构和地形环境进行建模。 用户可以在RWIND 2中直接定义随高度变化的风荷载和其他流体力学数据。

RWIND 2具有广泛的适用性，在您的个人项目中始终为您提供支持。

在数字风洞中通过高效而精确的计算来处理您的模型。 RWIND 2使用数值CFD模型（计算流体动力学）来模拟物体周围的风流。 特定风荷载可以通过在 RFEM 或 RSTAB 中的模拟计算生成。

RWIND 2使用 3D 体积网格进行模拟。 软件提供了自动网格划分功能；用户可以通过勾选“网格细化”等参数来调整模型的局部网格细化， 在计算风流量和模型表面压力时，使用了不可压缩湍流的数值求解器。 然后将结果外推到您的模型中。 RWIND 2可与不同的数值求解器结合使用。

目前我们推荐使用OpenFOAM^®软件包，它在我们的测试中取得了非常好的结果，也是CFD模拟常用的工具。 替代的数值求解器正在开发中。

随时关注您的结果。 除了在RFEM或RSTAB中产生的荷载工况（见下面）外， RWIND 2中的空气动力学分析的结果也代表了整个流动问题：

• 结构面上的压力
• 环绕结构几何形状的压力场
• 环绕结构几何形状的速度场
• 环绕结构几何形状的速度向量
• 环绕结构几何形状的风流场流线
• 由杆件单元生成的杆件形状的结构的受力
• 收敛图
• 结构的流动阻力的方向和大小

结果在RWIND 2中以图形方式显示。 结构几何形状周围的流场结果显示比较混乱，但提供了解决方案。 为了清楚排列结果，为在平面中单独显示'实体结果'提供可自由移动的剖面。 因此，对于 3D 分支流线结果，除了静态显示外，程序还通过移动线或粒子的形式为您提供动画显示。 此选项可以直观地显示出风流体的动力学效应。
并且可以将所有结果导出为图片或者动画视频。
