Вопрос:
Как смоделировать в программе RFEM стену из деревянных панелей?
Ответ:
Для моделирования колонн, нижних и верхних ребер и других подобных элементов можно для деревянных панелей с односторонним покрытием использовать простые стержни.
Если деревянная панель имеет двустороннее покрытие, тогда рекомендуем заменить стержни поверхностями. В самом начале нужно шарнирно прикрепить колонны к верхнему и нижнему ребру. Затем можно определить требуемое покрытие.
У деревянных поверхностей обязательно используйте ортотропную модель материала.
Опоры можно задать как линейные или как нелинейные. Это уже зависит от требований пользователя.
Гибкость соединения между покрытием и стержнями определяется с помощью линейных высвобождений. Но поскольку пружины относятся к длине 1 метра (кН/м/м = кН/м²), нужно модуль смещения крепежного элемента всегда умножить на количество крепежных элементов на погонный метр.

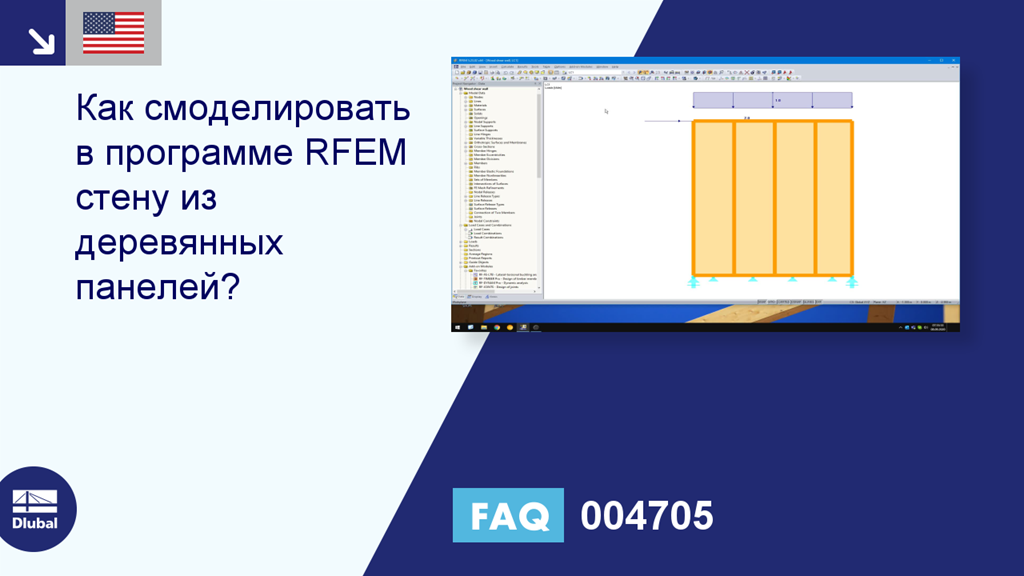

Подробный процесс моделирования стен показан также в прилагаемом видео, где сначала будут отображены результаты, а только потом само моделирование.
