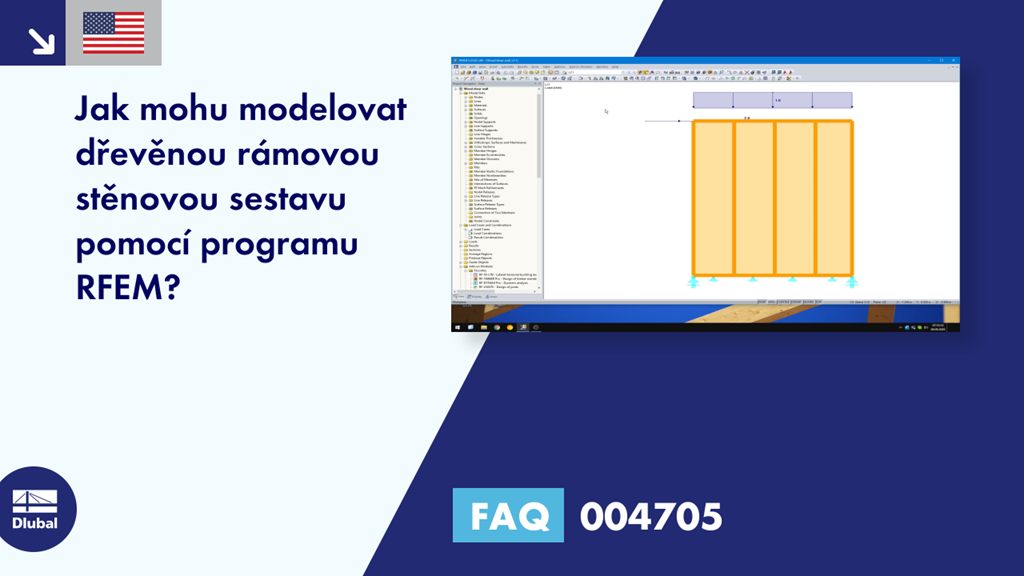

[EN] FAQ 004705 | Jak mohu modelovat dřevěnou rámovou stěnovou sestavu pomocí programu RFEM?
Video
První kroky s programem RFEM
Dotaz
Jak mohu modelovat dřevěnou rámovou stěnovou sestavu pomocí programu RFEM?Odpověď
Pro modelování stojek, dolních vazných prvků, horních vazných prvků atd. je možné u dřevěných rámových sestav s opláštěním z jedné strany použít pruty.
Pokud je dřevěná rámová sestava opláštěná z obou stran, doporučujeme vyměnit pruty za plochy. Stojky jsou přitom kloubově připojené k dolním a horním vazným prvkům. Poté je možné definovat opláštění.
U dřevěných ploch je nutné zajistit, aby byl použitý ortotropní materiálový model.
Při definování podpor se uživatel může rozhodnout, zda mají být lineární, nebo nelineární.
Poddajnost spojení mezi opláštěním a pruty je možné nastavit pomocí liniových uvolnění. Pružiny se vztahují na délku 1 metru (kN/m/m = kN/m²), a proto se musí modul prokluzu spojovacího prvku vynásobit počtem spojovacích prostředků na běžný metr.
V připojeném videu můžete vidět přesný postup. Přitom se nejdříve zobrazí výsledky a následně modelování.
