Для моделирования стоек, нижних и верхних обвязок можно использовать стержни для деревянных панелей с односторонней обшивкой.
Если деревянная панель обшита с двух сторон, рекомендуется вместо стержней использовать поверхности. При этом стойки будут шарнирно соединены с верхней и нижней обвязкой. Затем можно задать обшивку.
Для деревянных панелей важно использовать ортотропную модель материала.

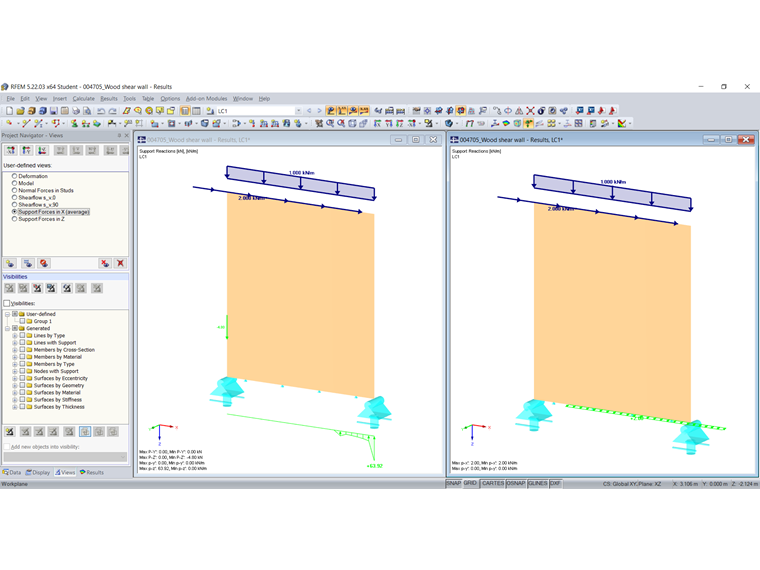

При определении опор пользователь может выбрать их линейное или нелинейное выполнение.

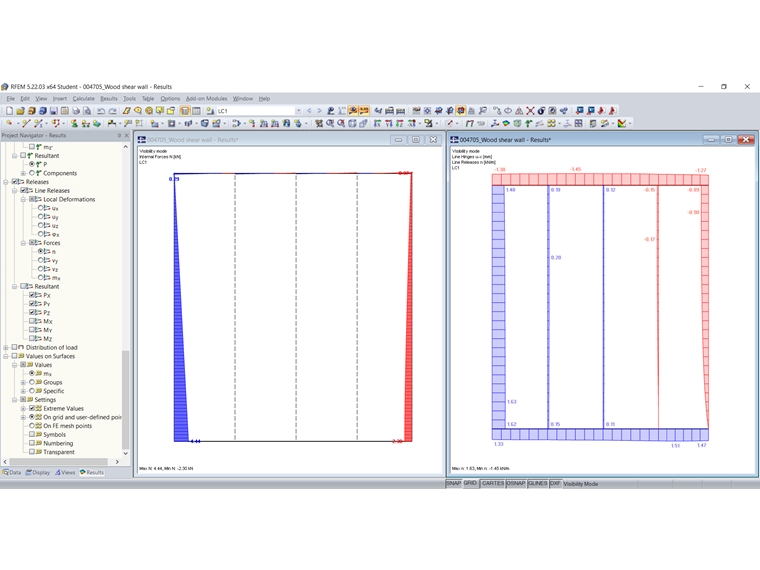

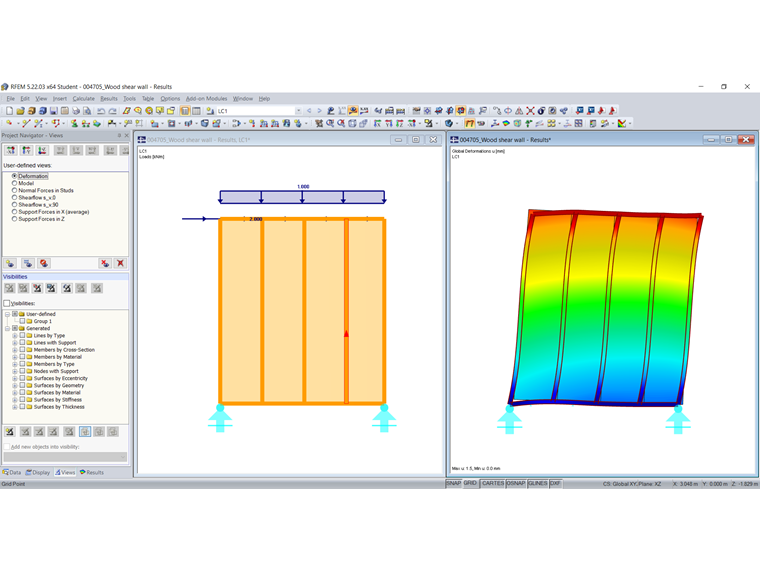

Податливость соединения обшивки со стержнями может быть реализована через линейные освобождения. Жёсткости относятся к 1 метру длины (кН/м/м = кН/м²), поэтому модуль смещений крепежного средства умножается на количество крепежных средств на погонный метр.
В приложенном видео показана точная методика. Сначала представлены результаты, а затем моделирование.
