Pytanie:
W jaki sposób mogę wymodelować ścianę z płyt drewnianych w programie RFEM?
Odpowiedź:
Do modelowania słupów, dolnych żeber, górnych żeber itd. Można użyć prętów do drewnianych paneli osłoniętych z jednej strony.
Jeżeli płyta drewniana jest pokryta obustronnie, zaleca się wymianę prętów na powierzchnie. Kolumny są zamocowane przegubowo do górnej i dolnej krawędzi. Następnie można zdefiniować pokrycie.
W przypadku powierzchni drewnianych należy upewnić się, że zastosowano ortotropowy model materiałowy.
Podczas definiowania podpór można zdecydować, czy mają być one liniowe czy nieliniowe.
Elastyczność połączenia pomiędzy pokryciem a prętami można ustawić za pomocą zwolnień liniowych. Sprężyny odnoszą się do długości 1 metra (kN/m/m = kN/m²), dlatego moduł sprężystości łącznika należy pomnożyć przez liczbę łączników przypadających na metr bieżący.

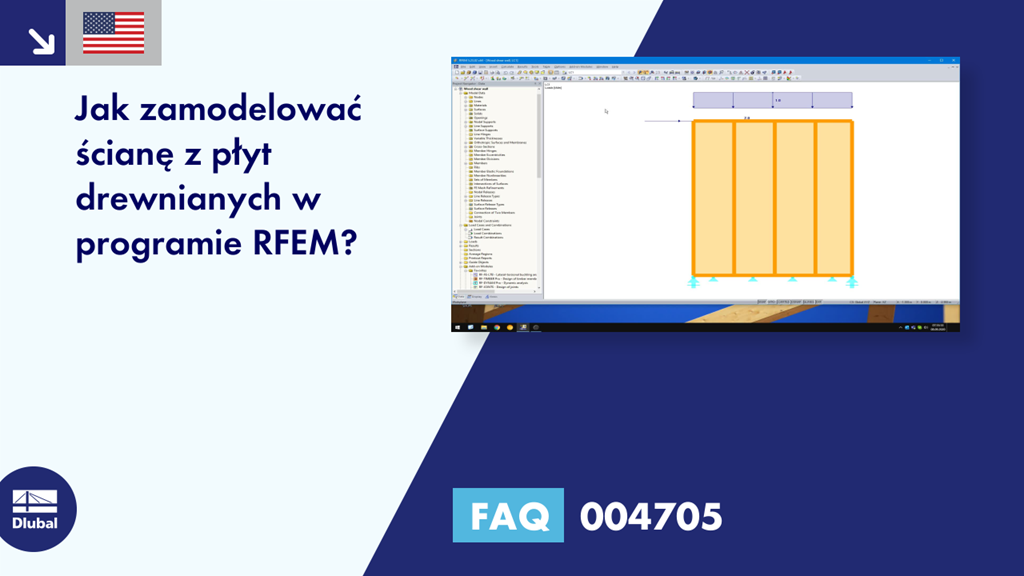

Na filmie można zobaczyć dokładną procedurę. Najpierw pokazano wyniki, a następnie modelowanie.
