Domanda:
Come posso modellare una parete a pannelli di legno con RFEM?
Risposta:
Per modellare le colonne, le nervature inferiori, le nervature superiori e così via, è possibile utilizzare le aste per i pannelli di legno coperti su un lato.
Se il pannello di legno è coperto su entrambi i lati, si consiglia di sostituire le aste con delle superfici. Le colonne sono incernierate alla nervatura superiore e inferiore. Quindi, è possibile definire il rivestimento.
Per le superfici in legno, assicurarsi di utilizzare il modello di materiale ortotropo.
Quando si definiscono i vincoli esterni, è possibile decidere se devono essere lineari o non lineari.
La flessibilità del collegamento tra la copertura e le aste può essere impostata utilizzando gli svincoli di linea. Le molle si riferiscono ad una lunghezza di 1 metro (kN/m/m = kN/m²), motivo per cui il modulo di spostamento del dispositivo di fissaggio deve essere moltiplicato per il numero di dispositivi di fissaggio per metro lineare.

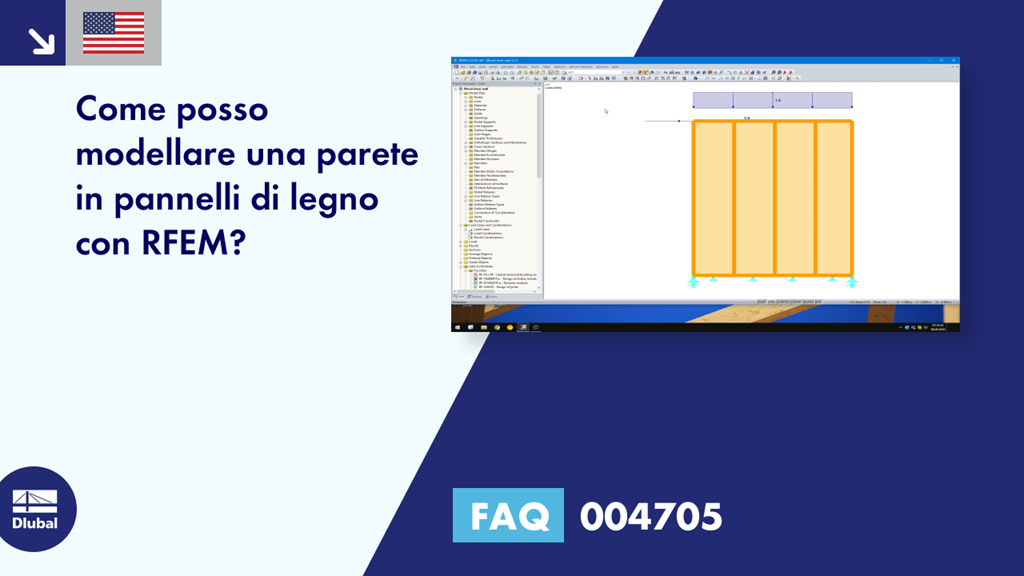

Nel video, puoi vedere la procedura esatta. Mostra prima i risultati e poi la modellazione.
