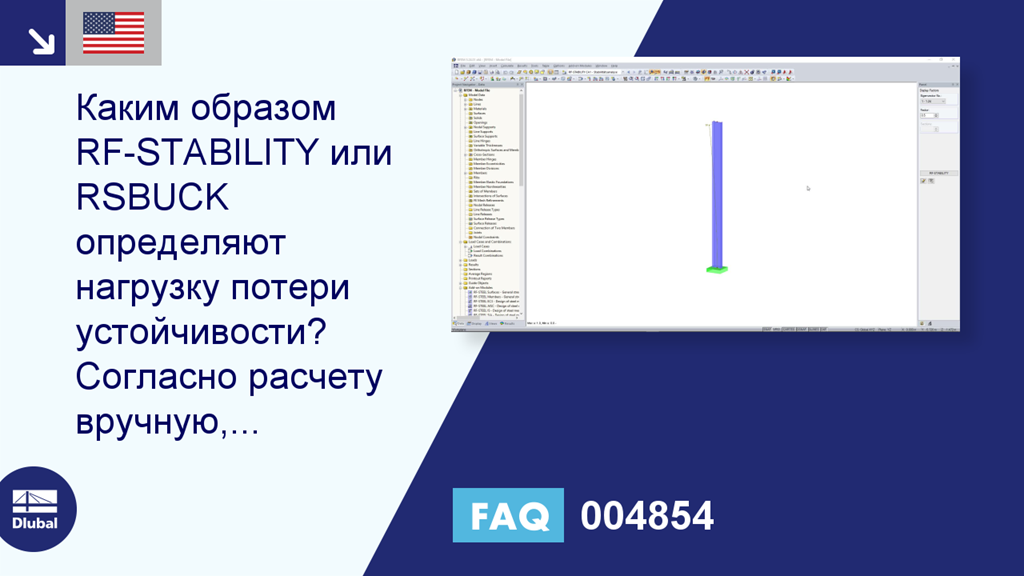

[EN] FAQ 004854 | Каким образом RF-STABILITY или RSBUCK определяют нагрузку потери устойчивости? Согласно инструкции ...

Вопрос:
Каким образом RF-STABILITY или RSBUCK определяют нагрузку потери устойчивости? Согласно расчету вручную, соответствующие нагрузки при продольном изгибе должны быть примерно на 10% выше.

Ответ:
Частный коэффициент надежности γ-M для снижения модуля упругости, скорее всего, активирован в программе RFEM/RSTAB, но не учитывается в ручном расчете.

γ-M можно отобразить и при необходимости настроить в диалоговом окне «Изменить материал», см. Рисунок 01.

Кроме того, в дополнительном модуле RF-STABILITY или RSBUCK в разделе «Общие данные» необходимо учесть также функцию «Активировать изменения жесткости», см. Рисунок 02.

Для полезной длины 35,405 м, второго момента площади 8 356 см 4, модуля упругости 21 000 кН/см² и частичного коэффициента надежности 1,1 в качестве делителя мы получим следующую нагрузку при продольном изгибе (см. Также рисунок 03). по следующей формуле:
