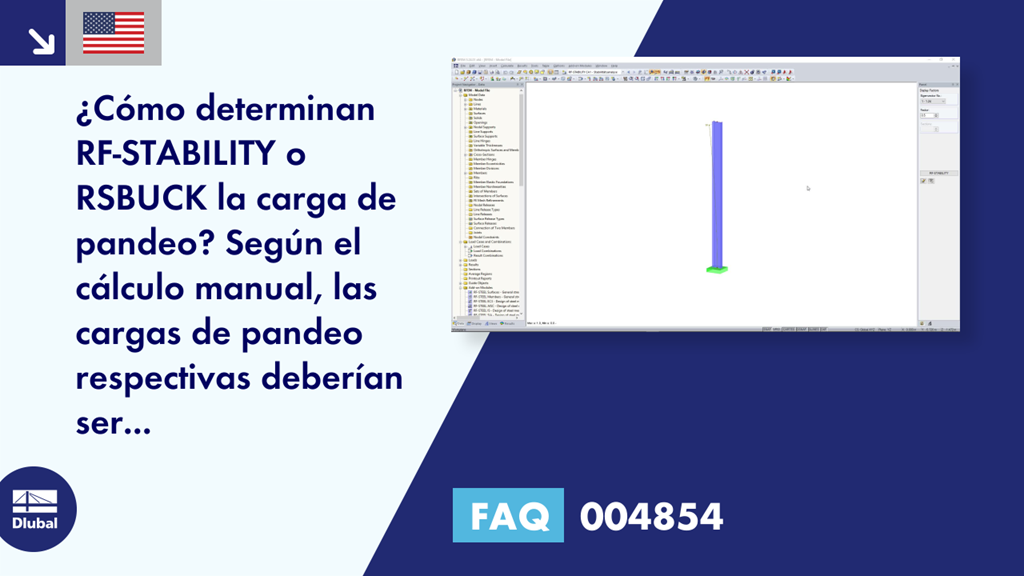

[ES] FAQ 004854 | ¿Cómo determinan RF-STABILITY o RSBUCK la carga de pandeo? Según el manual ...

Name: [ES] FAQ 004854 | ¿Cómo determinan RF-STABILITY o RSBUCK la carga de pandeo? Según el manual ...
Uploaded: 2020-12-03T00:00:00+01:00

Pregunta:
¿Cómo determinan RF-STABILITY o RSBUCK la carga de pandeo? Según el cálculo manual, las cargas de pandeo respectivas deberían ser aproximadamente un 10% más altas.

Respuesta:
Es muy probable que el coeficiente parcial de seguridad γ-M para reducir el módulo de elasticidad esté activado en RFEM/RSTAB, pero no se considera en el cálculo manual.

γ-M se puede mostrar y ajustar, si es necesario, dentro del cuadro de diálogo "Editar material"; ver figura 01.

Además, se debe considerar la opción "Activar modificaciones de rigidez de RFEM/RSTAB" en los Datos generales en el módulo adicional RF-STABILITY o RSBUCK; ver figura 02.

Para la longitud eficaz de 35,405 m, el segundo momento de inercia del área de 8.356 cm⁴, el módulo de elasticidad de 21.000 kN/cm² y el coeficiente parcial de seguridad de 1,1 como divisor, resulta la siguiente carga de pandeo (ver también figura 03) según la siguiente fórmula:

{(\frac{π}{L_{c r, y}})}^{2} * E * I_{y} * \frac{1}{γ_{M}} = N_{c r}

\Leftrightarrow {(\frac{π}{3540, 5 c m})}^{2} * 21000 k N / c m ² * 8356 c m^{4} * \frac{1}{1, 1} = 125, 6 k N

Carga crítica incluyendo el factor de seguridad parcial
