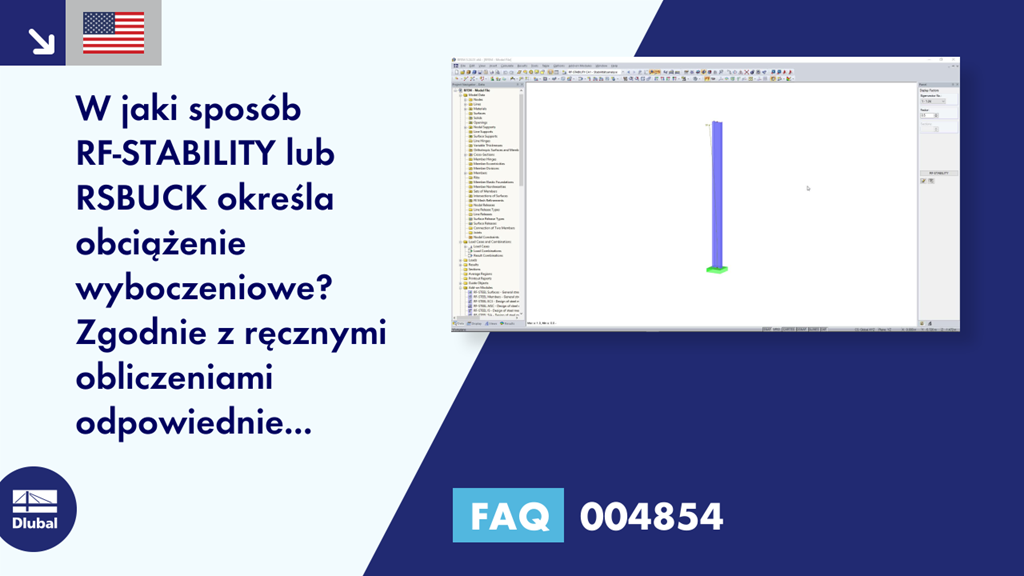

[EN] FAQ 004854 | W jaki sposób RF-STABILITY lub RSBUCK określa obciążenie wyboczeniowe? Zgodnie z instrukcją ...

Pytanie:
W jaki sposób RF-STABILITY lub RSBUCK określa obciążenie wyboczeniowe? Zgodnie z ręcznymi obliczeniami odpowiednie obciążenia wyboczeniowe powinny być o około 10% większe.

Odpowiedź:
Częściowy współczynnik bezpieczeństwa γ-M do redukcji modułu sprężystości jest bardzo prawdopodobnie aktywowany w programie RFEM/RSTAB, ale nie jest uwzględniany w obliczeniach ręcznych.

γ-M można wyświetlić i, w razie potrzeby, dostosować w oknie dialogowym "Edytować materiał", patrz rysunek 01.

Ponadto, w Danych ogólnych w module dodatkowym RF-STABILITY lub RSBUCK należy uwzględnić opcję "Aktywować zmiany sztywności z programu RFEM/RSTAB", patrz rysunek 02.

Dla długości efektywnej 35,405 m, momentu drugiego o polu przekroju 8 356 cm 4 , modułu sprężystości 21 000 kN/cm² i częściowego współczynnika bezpieczeństwa 1,1 jako dzielnika uzyskuje się następujące obciążenie wyboczeniowe (patrz również rysunek 03) według wzoru:

{(\frac{π}{L_{c r, y}})}^{2} * E * I_{y} * \frac{1}{γ_{M}} = N_{c r}

\Leftrightarrow {(\frac{π}{3540, 5 c m})}^{2} * 21000 k N / c m ² * 8356 c m^{4} * \frac{1}{1, 1} = 125, 6 k N

Obciążenie krytyczne z uwzględnieniem częściowego współczynnika bezpieczeństwa
