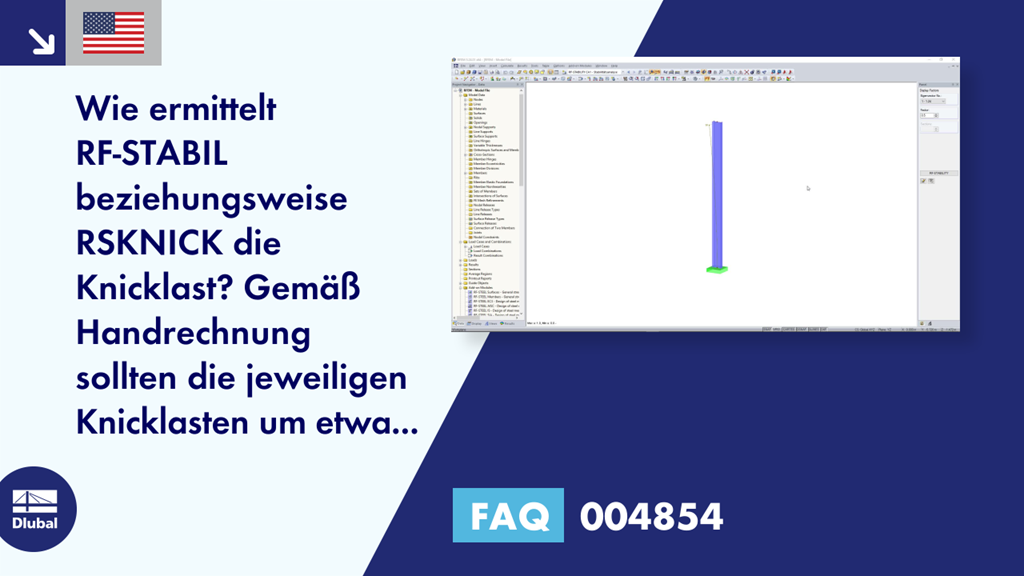

[EN] FAQ 004854 | Wie ermittelt RF-STABIL beziehungsweise RSKNICK die Knicklast? Gemäß Handrechnu...

Name: [EN] FAQ 004854 | Wie ermittelt RF-STABIL beziehungsweise RSKNICK die Knicklast? Gemäß Handrechnu...
Uploaded: 2020-12-03T00:00:00.000+01:00

Frage:
Wie ermittelt RF-STABIL beziehungsweise RSKNICK die Knicklast? Gemäß Handrechnung sollten die jeweiligen Knicklasten um etwa 10 % höher sein.

Antwort:
Sehr wahrscheinlich ist der Teilsicherheitsbeiwert γ-M zur Abminderung des E-Moduls in RFEM/RSTAB aktiviert, jedoch nicht in der Handrechnung berücksichtigt.

γ-M ist innerhalb des Dialogfensters "Material bearbeiten" einzusehen und gegebenenfalls anzupassen, siehe Bild 1.

Weiterhin ist im Zusatzmodul RF-STABIL beziehungsweise RSKNICK innerhalb der Basisangaben die Option "Steifigkeitsänderungen von RFEM/RSTAB aktivieren" zu beachten, siehe Bild 2.

Bei einer Knicklänge von 35,405 m, einem Flächenträgheitsmoment von 8356 cm4, einem E-Modul von 21000 kN/cm² und einem Teilsicherheitsbeiwert von 1,1 als Divisor ergibt sich demnach die folgende Knicklast (siehe auch Bild 3) nach folgender Formel:

{(\frac{π}{L_{c r, y}})}^{2} * E * I_{y} * \frac{1}{γ_{M}} = N_{c r}

\Leftrightarrow {(\frac{π}{3540, 5 c m})}^{2} * 21000 k N / c m ² * 8356 c m^{4} * \frac{1}{1, 1} = 125, 6 k N

Verzweigungslast inklusive Teilsicherheitsbeiwert
