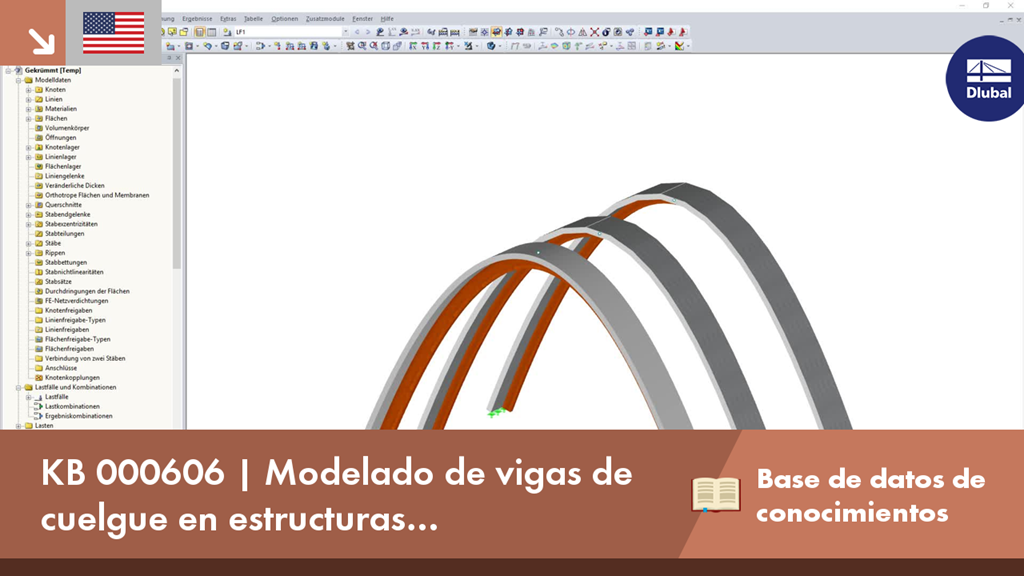

[EN] KB 000606 | Modelar vigas en T en estructuras contralaminadas
Video
Primeros pasos con RFEM
Descripción
En los modelos de contralaminado con vanos grandes, a menudo se utilizan vigas de cuelgue o construcciones híbridas. Se pueden modelar en RFEM 5 por medio de superficies y secciones de barras. En ambos sistemas, las vigas de cuelgue curvas también son posibles. En el caso de la superficie curva, la barra siempre se genera apropiadamente por medio de la excentricidad automática de la barra con la distancia de espesor de la superficie y la barra. La viga de cuelgue también se puede conectar de forma flexible mediante un liberador de línea.
Palabras clave
Base de conocimiento de Dlubal viga de cuelgue Adherencia Elástico Curva Dlubal KB Base de datos de conocimientos Contribución técnica
Escribir un comentario...
Escribir un comentario...
- Vistas 166x
- Actualizado 15. febrero 2021
