Dipl.-Ing. (FH) Bastian Kuhn, M.Sc.

2021-01-29

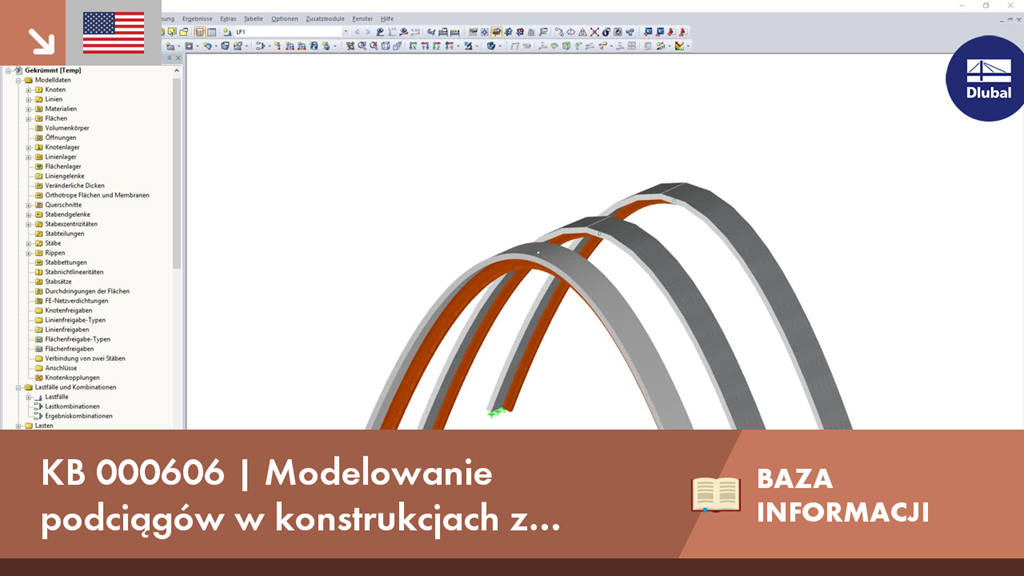

KB 000606 | Modelowanie podciągów w konstrukcjach z drewna klejonego krzyżowo

W przypadku konstrukcji z drewna klejonego krzyżowo o dużych rozpiętościach często stosuje się podciągi lub konstrukcje hybrydowe. Można je modelować w programie RFEM 5 za pomocą powierzchni i przekrojów prętów. W obu układach konstrukcyjnych możliwe jest bezproblemowe zastosowanie zakrzywionych podciągów. W przypadku powierzchni zakrzywionej pręt jest zawsze odpowiednio generowany za pomocą automatycznego mimośrodu pręta z odległością grubości między powierzchnią a prętem. Podciąg można również połączyć w sposób elastyczny za pomocą zwolnienia liniowego.
