Вопрос:

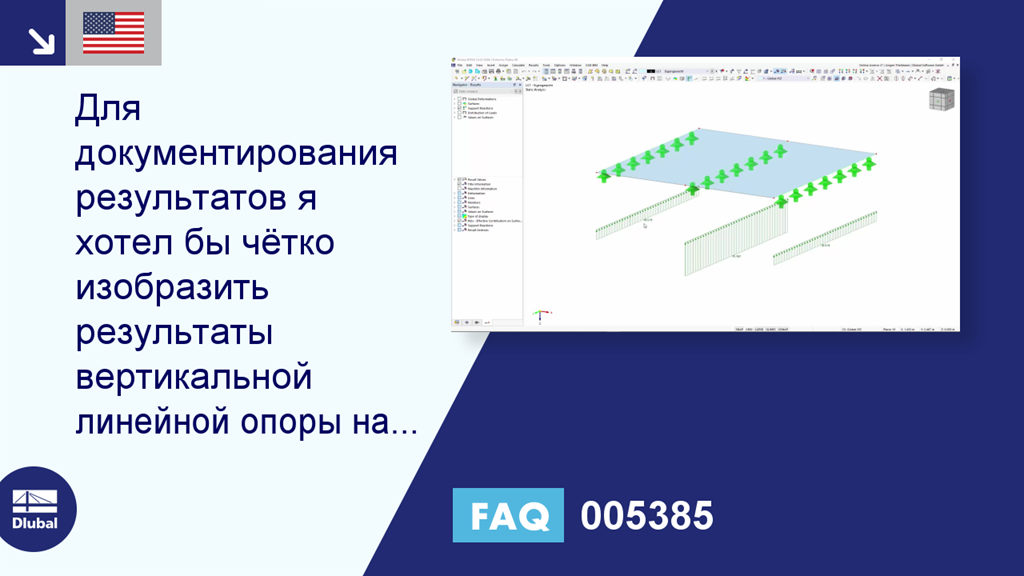

Для документирования результатов я хотел бы чётко изобразить результаты вертикальной линейной опоры на виде сверху. Какую настройку нужно выбрать?
Ответ:
Это можно сделать быстро. В навигаторе результатов перейдите к настройкам изображения результатов. Там вы можете активировать опцию «Рисование в плоскости XY» в разделе «Опорные реакции»
