Question :

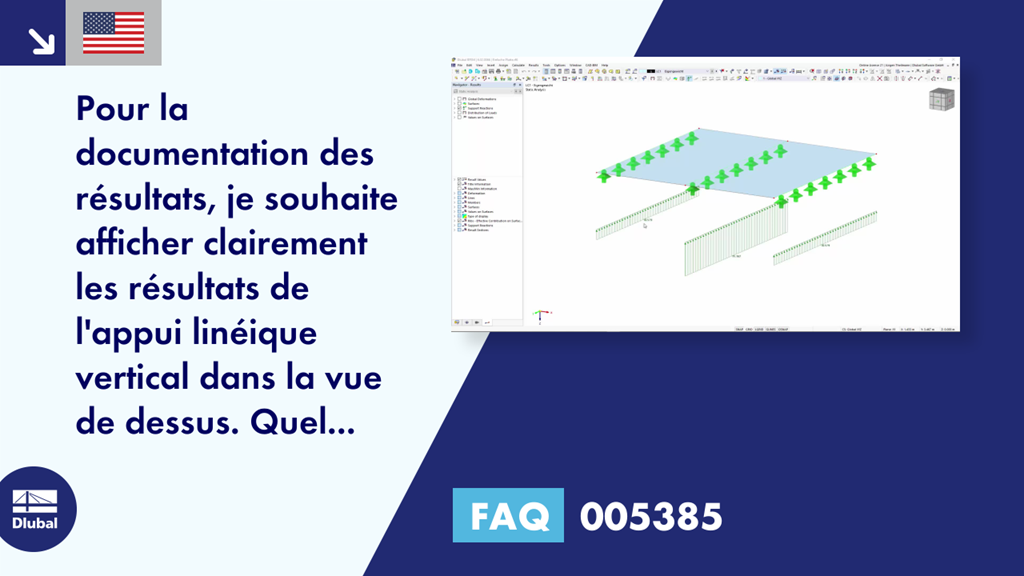

Pour la documentation des résultats, je souhaite afficher clairement les résultats de l'appui linéique vertical dans la vue en plan. Quel paramètre sélectionner pour cela ?
Réponse :
Cela peut être fait rapidement. Dans le navigateur de résultats, accédez aux paramètres d'affichage des résultats. Vous pouvez y activer l'option « Dessiné dans le plan XY » sous les réactions d'appui.
