Domanda:

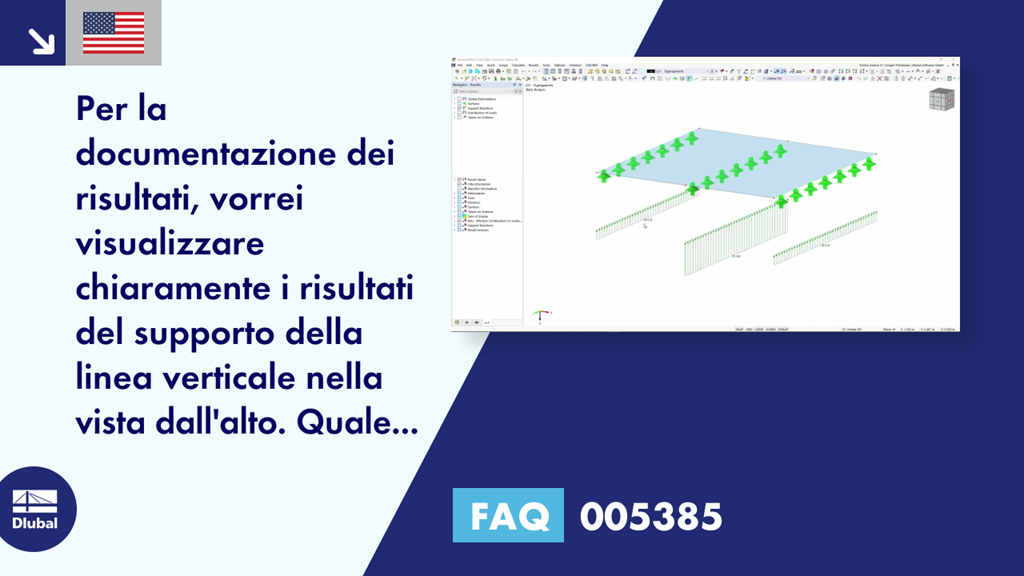

Per la documentazione dei risultati, vorrei visualizzare chiaramente i risultati del vincolo lineare nella vista dall'alto. Quale impostazione devo selezionare?
Risposta:
Questo può essere fatto rapidamente. Nel navigatore dei risultati, vai alle impostazioni di visualizzazione dei risultati. Lì puoi attivare l'opzione "Disegna nel piano XY" sotto le reazioni del vincolo esterno.
