Frage:

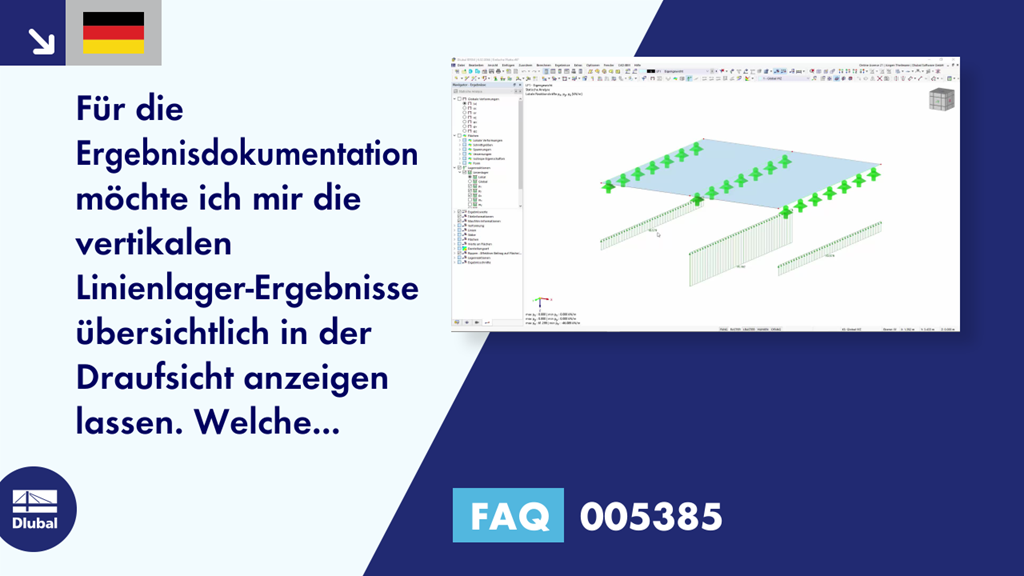

Für die Ergebnisdokumentation möchte ich mir die vertikalen Linienlager-Ergebnisse übersichtlich in der Draufsicht anzeigen lassen. Welche Einstellung muss ich dafür auswählen?
Antwort:
Das lässt sich schnell erledigen. Gehen Sie im Ergebnis-Navigator in den unteren Bereich, zu den Anzeigeeinstellungen der Ergebnisse. Dort können Sie unter den Lagerreaktionen die Option "In XY-Ebene zeichnen" aktivieren.
