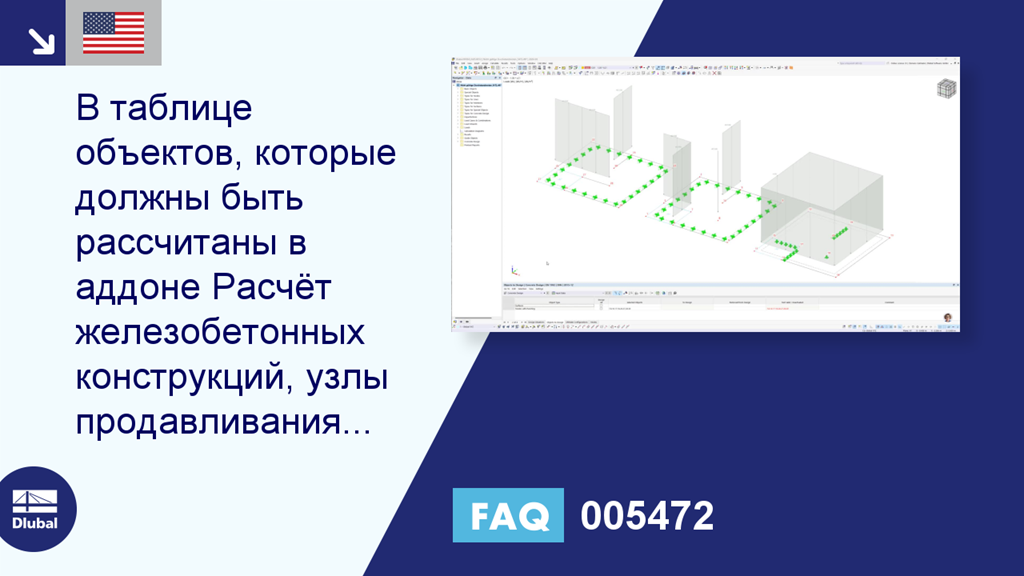

Часто задаваемые вопросы 005472 | В таблице объектов, которые необходимо рассчитать в аддоне Расчёт железобетонных конструкций, сдвиг ...

Вопрос:
В таблице объектов, которые должны быть рассчитаны в аддоне Расчёт железобетонных конструкций, узлы продавливания указаны в столбце недействительные/деактивированные, хотя я задал их как узлы продавливания. Как это можно исправить?

Ответ:
Причин данной ошибки может быть несколько:

► изображение | Узел продавливания недействителен/деактивирован https://www.dlubal.com/en/img/048363

Отсутствует армирование поверхности

Нет арматуры в поверхности, где лежит узел продавливания.

► изображение | Отсутствует армирование поверхности https://www.dlubal.com/en/img/048364

Здесь можно узнать, как создать армирование поверхности: Армирование поверхности

Отсутствующие размеры

В программе RFEM 6 геометрия узла продавливания обычно определяется с помощью сечения соединяемого конструктивного элемента (колонна, стена). Если перекрытие или плита рассчитаны отдельно в рамках 2D позиционного расчёта и поэтому в модели отсутствуют стены или колонны в виде поверхностей или стержней, RFEM не может автоматически определить размеры конструктивных элементов. Вместо этого необходимо указать размеры вручную:

Не поддерживаемые узлы

Для узлов продавливания, которые не поддерживаются узловой или линейной опорой, размеры соединяемых компонентов можно задать с помощью предельных конфигураций.

► изображение | Отсутствующие размеры - не поддерживаются узлы https://www.dlubal.com/en/img/048365

Дополнительную информацию можно найти здесь: Предельные конфигурации (продавливание)

Опертые узлы

Для узлов продавливания, опирающихся на узловую или линейную опору, которые представляют собой соединённый элемент конструкции, можно указать размеры в настройках опоры.

► изображение | Отсутствующие размеры - опертые узлы (узловые опоры) https://www.dlubal.com/en/img/048366
► изображение | Отсутствующие размеры - опертые узлы (линейные опоры) https://www.dlubal.com/ru/img/048367

Дополнительную информацию можно найти здесь:
Фиктивные колонны (узловые опоры) | Фиктивная стена (линейнве опоры)

Неправильные узлы

Если узлы продавливания расположены в центре линейной нагрузки или линейной опоры, то продавливание не возникает. Поэтому эти узлы обозначаются как недействительные.

► изображение | Недопустимые узлы https://www.dlubal.com/ru/img/048368

Совет

После расчета результатов в аддоне Расчёт железобетонных конструкций вы можете увидеть сообщения об ошибках для недопустимых узлов продавливания в таблице.

► Рисунок | Обзор сообщений об ошибках https://www.dlubal.com/en/img/048369
