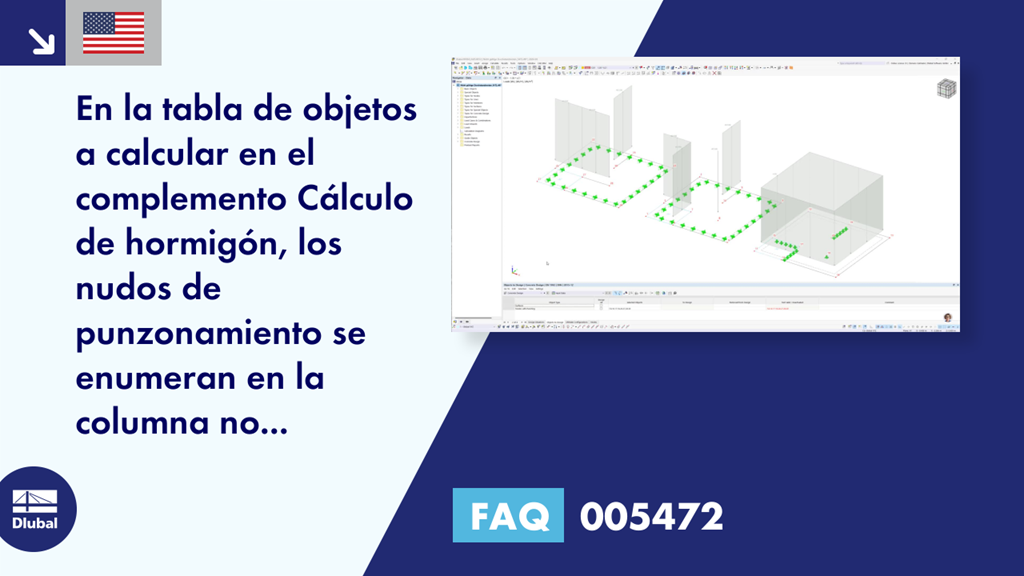

FAQ 005472 | En la tabla de objetos a calcular en el complemento Cálculo de hormigón, el esfuerzo cortante ...

Pregunta:
En la tabla de los objetos a calcular en el complemento Cálculo de hormigón, los nudos de punzonamiento se muestran en la columna no válidos / desactivados, aunque los he definido como nudos de punzonamiento. ¿Cómo puedo solucionar esto?

Respuesta:
Puede haber varias razones por este error.

► imagen | El nudo de punzonamiento no es válido o está desactivado https://www.dlubal.com/es/img/048363

Falta armadura de piel

En la superficie con los nudos de punzonamiento no hay ninguna armadura disponible.

► imagen | Falta la armadura de la superficie https://www.dlubal.com/es/img/048364

Puede averiguar cómo crear una armadura de piel aquí: Armadura de piel

Cotas que faltan

En RFEM 6, la geometría de los nudos de punzonamiento generalmente se determina utilizando la sección del componente estructural conectado (muro, pilar). Si una losa o placa se diseña por separado dentro de un análisis posicional en 2D y, por lo tanto, no existen muros o pilares en forma de superficies o barras en el modelo, RFEM no puede determinar automáticamente las dimensiones del componente estructural. En su lugar, tiene que especificar las dimensiones manualmente:

Nudos no compatibles

En el caso de nudos de punzonamiento que no están apoyados por un apoyo en nudo o lineal, las dimensiones de los componentes conectados se pueden definir a través de las configuraciones del estado límite último.

► imagen | Faltan acotaciones - Nudos no compatibles https://www.dlubal.com/es/img/048365

Puede encontrar más información aquí: Configuraciones de estados límite último (Punzonamiento)

Nudos apoyados

En el caso de nudos de punzonamiento que están apoyados por un apoyo en nudo o lineal, que representan un componente conectado, puede especificar las dimensiones en la configuración del apoyo.

► imagen | Acotaciones que faltan - Nudos apoyados (apoyos en nudos) https://www.dlubal.com/es/img/048366
► imagen | Acotaciones que faltan - Nudos apoyados (apoyos en línea) https://www.dlubal.com/es/img/048367

Puede encontrar más información aquí:
Pilares ficticios (Apoyos en nudos) | Muro ficticio (Apoyos en línea)

Nudos no válidos

En los nudos de punzonamiento que se encuentran en medio de una carga lineal o un apoyo en línea, no se produce punzonamiento. Por lo tanto, estos nudos se indican como no válidos.

► imagen | Nudos no válidos https://www.dlubal.com/es/img/048368

Consejo

Después de calcular los resultados para el complemento Cálculo de hormigón, puede ver los mensajes de error para los nudos de punzonamiento no válidos en la tabla.

► Figura | Resumen de mensajes de error https://www.dlubal.com/es/img/048369
