Недействительные/деактивированные узлы продавливания

В таблице объектов, которые должны быть рассчитаны в аддоне Расчёт железобетонных конструкций, узлы продавливания указаны в столбце недействительные/деактивированные, хотя я задал их как узлы продавливания. Как это можно исправить?


Ответ:

Причин данной ошибки может быть несколько:

Отсутствует армирование поверхности

Нет арматуры в поверхности, где лежит узел продавливания.

Здесь можно узнать, как создать армирование поверхности: Армирование поверхности

Недостающие размеры

В программе RFEM 6 геометрия узла продавливания обычно определяется с помощью сечения соединяемого конструктивного элемента (колонна, стена). Если перекрытие или плита рассчитаны отдельно в рамках 2D позиционного расчёта и поэтому в модели отсутствуют стены или колонны в виде поверхностей или стержней, RFEM не может автоматически определить размеры конструктивных элементов. В этом случае размеры требуется задать вручную:

Неопёртые узлы

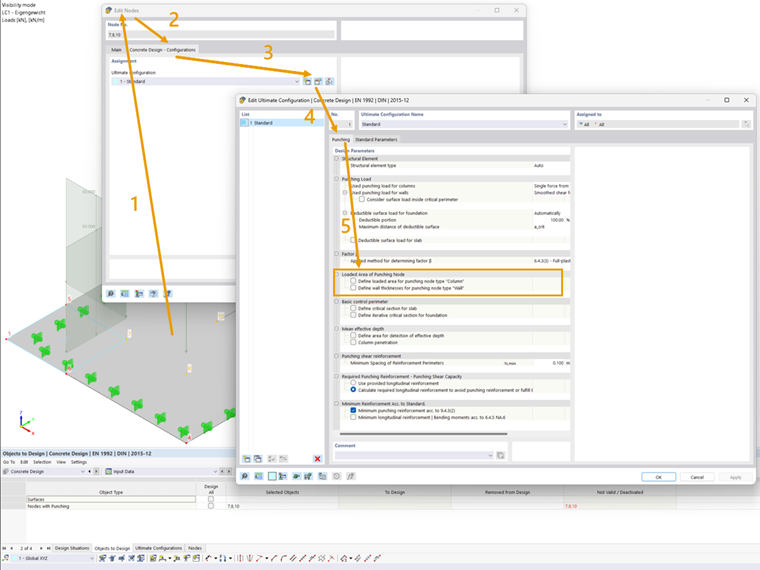

Для узлов продавливания, которые не поддерживаются узловой или линейной опорой, размеры соединяемых компонентов можно задать с помощью предельных конфигураций.

Дополнительную информацию можно найти здесь: Предельные конфигурации (продавливание)

Опёртые узлы

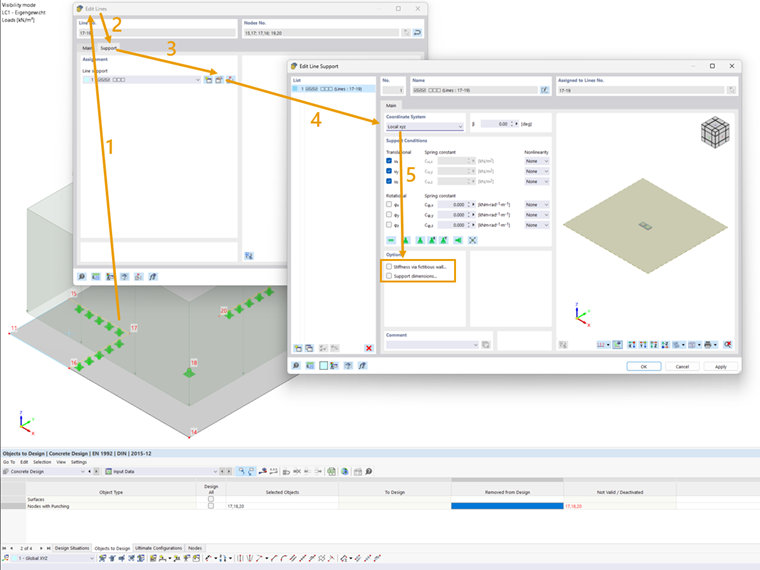

Для узлов продавливания, опирающихся на узловую или линейную опору, которые представляют собой соединённый элемент конструкции, можно указать размеры в настройках опоры.

Дополнительную информацию можно найти здесь:
Фиктивные колонны (узловые опоры) | Фиктивная стена (линейнве опоры)

Недопустимые узлы

Если узлы продавливания расположены в центре линейной нагрузки или линейной опоры, то продавливание не возникает. Поэтому эти узлы обозначаются как недействительные.

Совет

После расчёта результатов в аддоне Расчёт железобетонных конструкций сообщения об ошибках для недопустимых узлов продавливания изображаются в таблице.
