p(h) |
Hydrostatischer Druck in Abhängigkeit von der Höhe des Flüssigkeitsspiegels |
|
h |
Höhe des Flüssigkeitsspiegels über dem betrachteten Punkt |
|
ρ |
Dichte des Fluids |
|
g |
Schwerebeschleunigung |
|
p0 |
Luftdruck auf der Flüssigkeitsoberfläche |

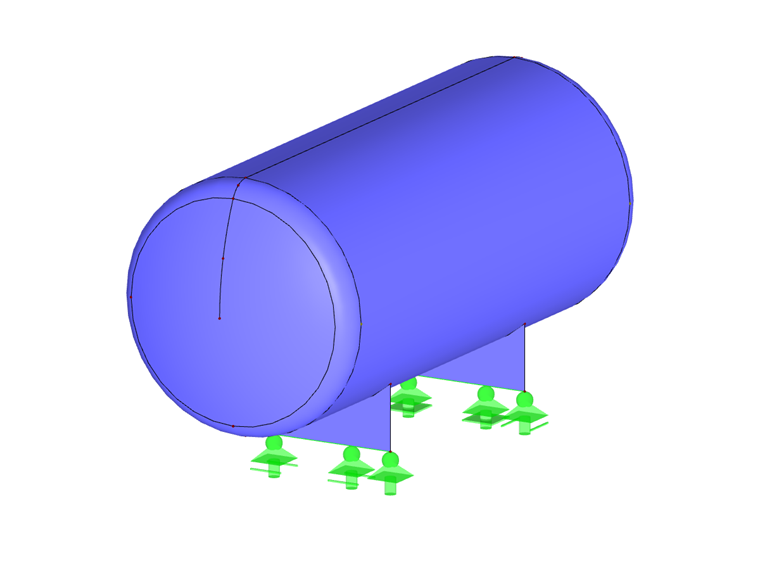

Эту нагрузку можно очень эффективно смоделировать в загружении в программе RFEM с помощью свободных прямоугольных нагрузок.
Свободная прямоугольная нагрузка - это функция нагрузки на поверхность для определения сжимающих нагрузок на поверхности. Зона воздействия этого особого типа нагрузки определяется свободно плавающим в пространстве кубоидом, который нагружает все назначенные поверхности внутри кубоида. Две точки на плоскости проекции описывают вид сбоку, а площадь поверхности назначенных элементов описывает длину определяемого кубоида.

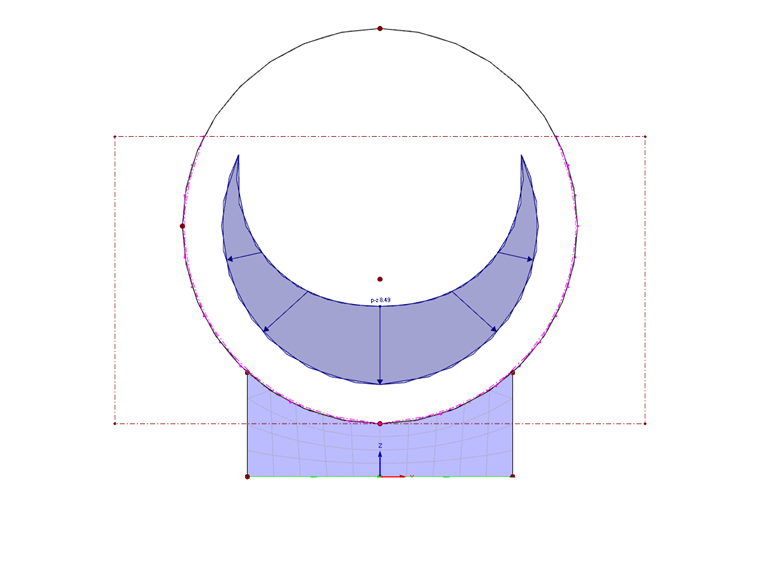

Моделирование гидростатического давления требует, чтобы давление в каждой точке контейнера давило перпендикулярно стенке и линейно возрастало с расстоянием до уровня жидкости в соответствии с законом Паскаля '.

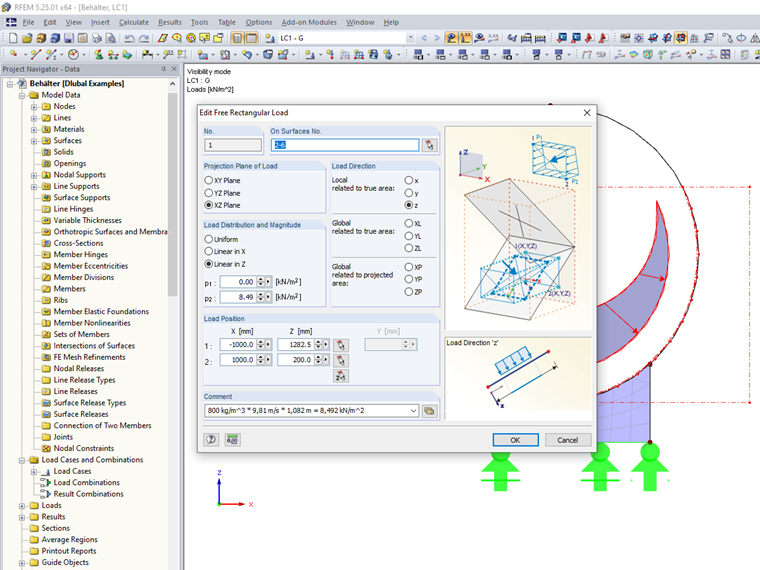

Eine senkrechte Wirkung zur Wandung erreicht man durch Wahl der Lastrichtung z "Lokal bezogen auf wahre Fläche". Линейное распределение в зависимости от уровня жидкости достигается переключением на линейное распределение нагрузки в соответствующем направлении и назначением ординат нагрузки в заданных точках на плоскости проекции (ноль вверху, значение по формуле).
Совет: Изменяя положение верхней точки определения p1 и ординату нагрузки в точке p2, можно очень быстро смоделировать различные уровни жидкости.
