| p (h) | Ciśnienie hydrostatyczne w zależności od wysokości poziomu cieczy |
| H | Wysokość poziomu cieczy powyżej rozpatrywanego punktu |
| ρ to | Gęstość płynu |
| g | Przyspieszenie grawitacyjne |
| p0 | Ciśnienie powietrza na powierzchni cieczy |

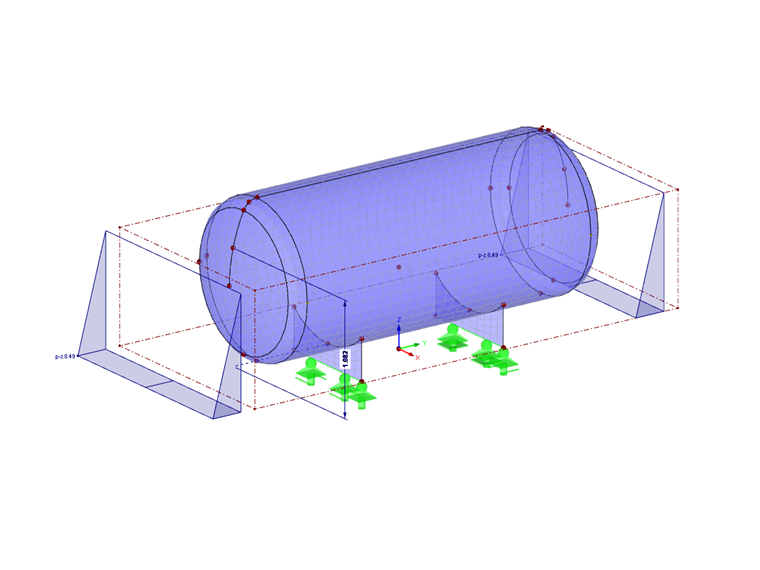

Obciążenie to można bardzo efektywnie zasymulować w przypadku obciążenia w programie RFEM za pomocą wolnych obciążeń prostokątnych.
Wolne obciążenie prostokątne jest funkcją obciążenia powierzchniowego służącą do definiowania obciążeń ściskających na powierzchniach. Obszar oddziaływania tego specjalnego typu obciążenia definiowany jest przez swobodnie unoszący się w przestrzeni prostopadłościan, obciążający wszystkie przyporządkowane do niego powierzchnie w obrębie prostopadłościanu. Dwa punkty na płaszczyźnie rzutu opisują widok z boku, a pole powierzchni przydzielonych elementów opisuje długość prostopadłościanu definicji.

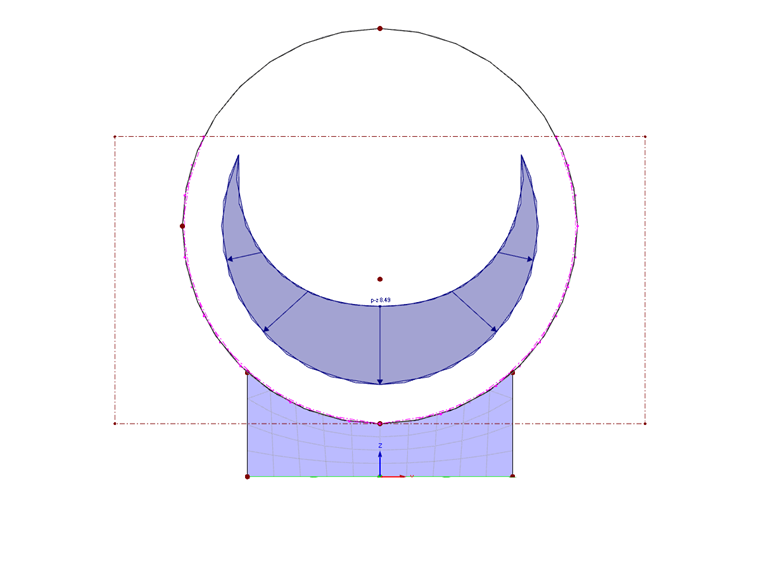

Symulacja ciśnienia hydrostatycznego wymaga, aby ciśnienie w każdym punkcie zbiornika działało prostopadle na ścianę i wzrastało liniowo wraz z odległością od poziomu cieczy zgodnie z prawem Pascala '.

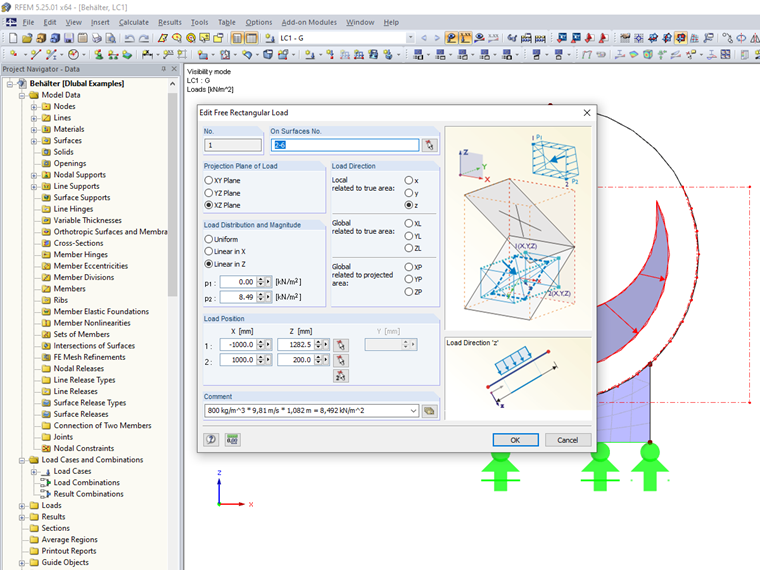

Eine senkrechte Wirkung zur Wandung erreicht man durch Wahl der Lastrichtung z "Lokal bezogen auf wahre Fläche". Rozkład liniowy w zależności od poziomu cieczy uzyskuje się poprzez przełączenie na liniowy rozkład obciążenia w odpowiednim kierunku i przypisanie rzędnych obciążenia w punktach definicji na płaszczyźnie rzutu (zero powyżej, wartość zgodnie ze wzorem).
Wskazówka: Zmieniając położenie górnego punktu definicji p1 i rzędnej obciążenia w punkcie p2, można bardzo szybko zasymulować różne poziomy cieczy.
