p(h) |
Hydrostatischer Druck in Abhängigkeit von der Höhe des Flüssigkeitsspiegels |
|
h |
Höhe des Flüssigkeitsspiegels über dem betrachteten Punkt |
|
ρ |
Dichte des Fluids |
|
g |
Schwerebeschleunigung |
|
p0 |
Luftdruck auf der Flüssigkeitsoberfläche |

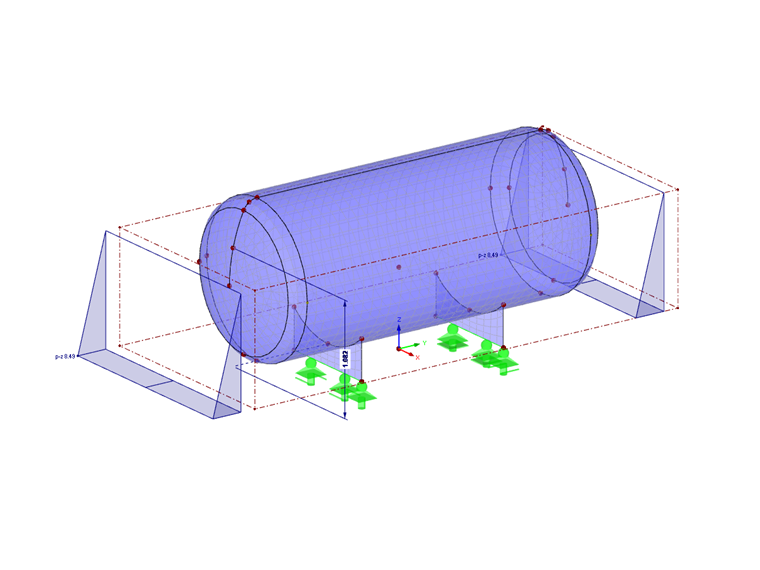

Este carregamento pode ser simulado de forma muito eficaz num caso de carga no RFEM através das cargas retangulares livres.
A carga retangular livre é uma função de carga de superfície para definir cargas de compressão em superfícies. A área de influência deste tipo de carga especial é definida por um cuboide que flutua livremente no espaço, que carrega todas as superfícies atribuídas dentro do cuboide. Dois pontos em um plano de projeção descrevem a vista lateral e a área de superfície dos elementos atribuídos descreve o comprimento do cuboide de definição.
A simulação de uma pressão hidrostática requer que a pressão em cada ponto do recipiente pressione perpendicularmente na parede e aumente linearmente com a distância ao nível do líquido de acordo com a lei de Pascal '.

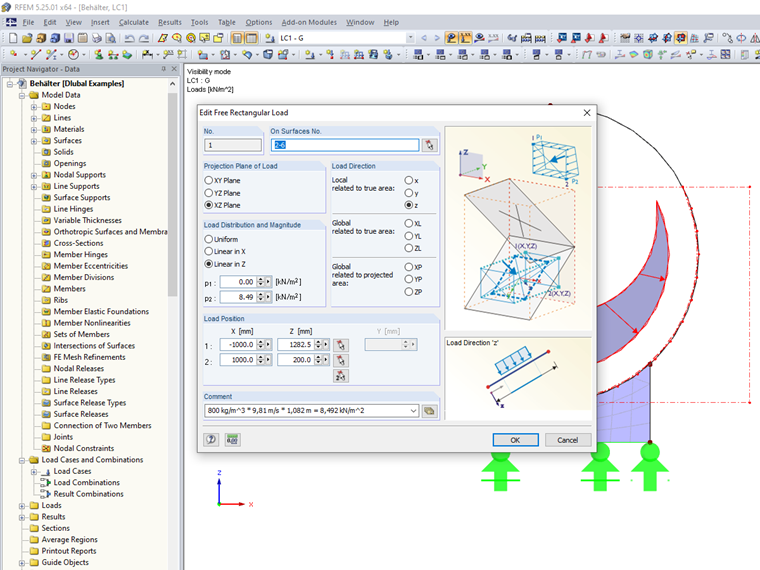

Eine senkrechte Wirkung zur Wandung erreicht man durch Wahl der Lastrichtung z "Lokal bezogen auf wahre Fläche". A distribuição linear dependendo do nível do líquido é alcançada através da mudança para uma distribuição de carga linear na respetiva direção e atribuindo as ordenadas de carga nos pontos de definição no plano de projeção (zero acima, valor de acordo com a fórmula).
Dica: Ao alterar a posição do ponto de definição superior p1 e as ordenadas de carga no ponto p2, diferentes níveis de líquido podem ser simulados muito rapidamente.
