Настройка комментариев
Советы и рекомендации

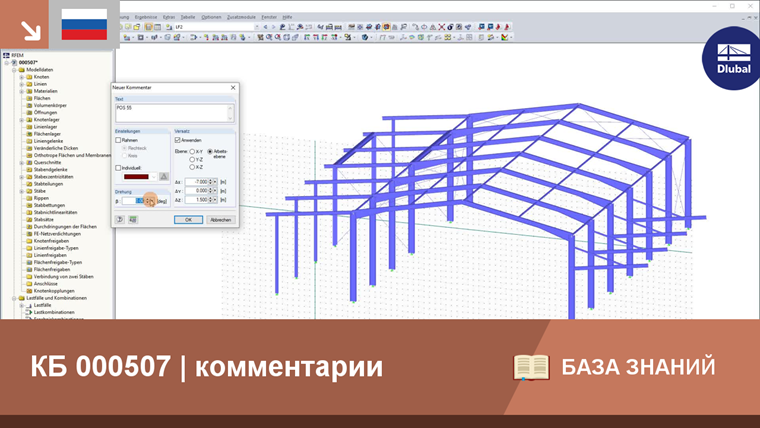

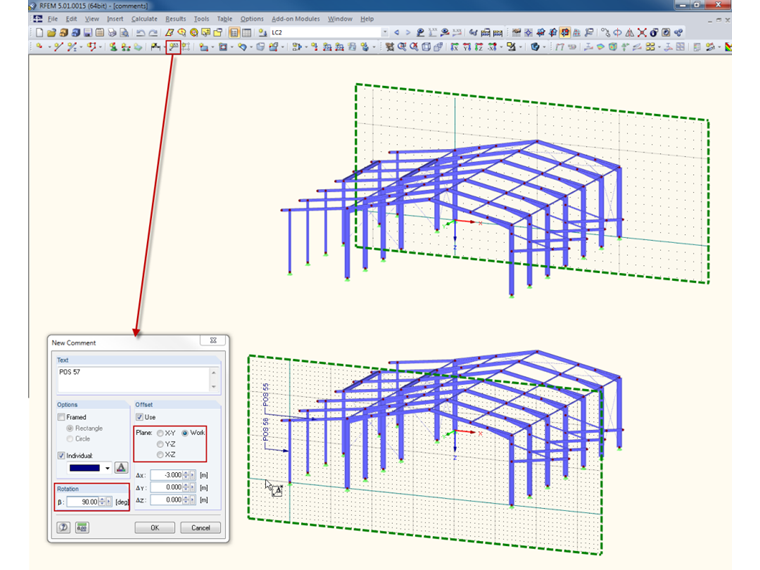

В программах RFEM и RSTAB к объектам модели в графике можно добавить комментарий. При вставке комментария исходная точка текущей рабочей плоскости автоматически переходит в ту же плоскость, в которой размещен комментарий. Это предотвратит случайное размещение комментариев очень далеко от объекта.
Кроме того, плоскость смещения может быть изменена перед размещением текста комментария. Также можно повернуть текст.
В дополнение к объектам модели, можно также привязать точки сетки и снабдить их комментариями.
