Dále lze před vložením textu nastavit odsazení roviny komentáře. Text lze také natáčet.
Kromě objektů modelu lze také uchopit body rastru a přidat komentář k nim.
Databáze znalostí

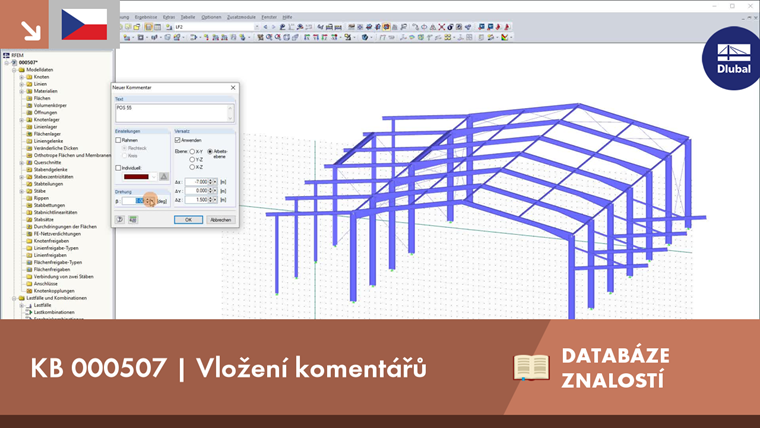

Vložení komentářů

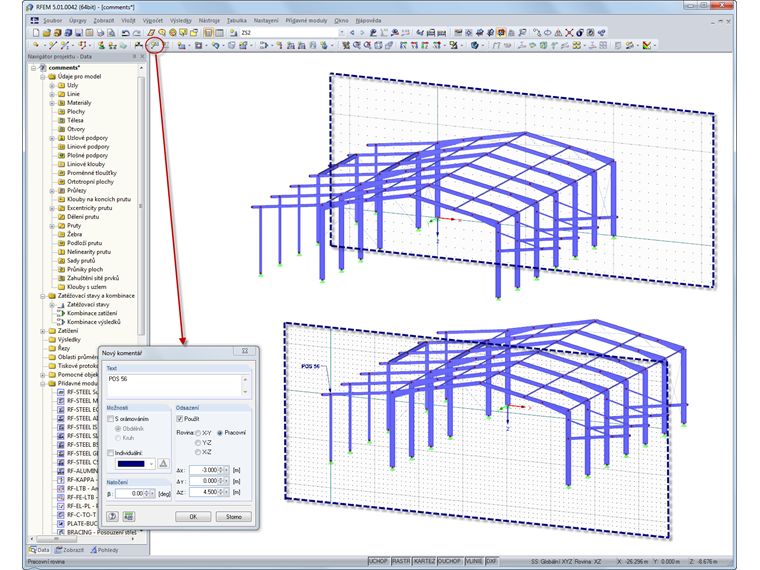

V programech RFEM a RSTAB lze k objektům modelu v grafice přidat komentář. Při vkládání komentáře počátek aktuální pracovní roviny automaticky dočasně přeskočí do stejné roviny, ve které je komentář umístěn. Tím se zabrání tomu, že bude komentář nedopatřením umístění velmi daleko od objektu.
