Поиск неустойчивости системы

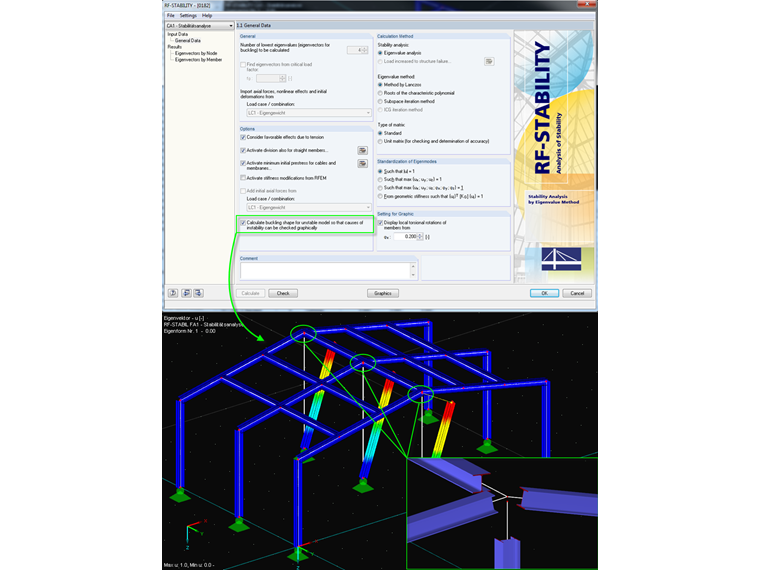

Для поиска ошибок моделирования в конструктивной системе программа RFEM предлагает несколько элегантных вариантов их локализации и анализа. Для этого в модуле RF -STABILITY была реализована функция: Опция «Рассчитать форму потери устойчивости неустойчивой модели для графической проверки причин нестабильности» позволяет рассчитать предположительно неустойчивые конструктивные системы. На основе данных модели модуль выполняет анализ собственных чисел, так что результат нестабильности затронутого конструктивного элемента отображается графически. Этот метод особенно подходит, например, для поиска несоединенных стержней или стержней с слишком большим количеством открытых степеней свободы.


Автор

Г-н Лекс отвечает за разработку продуктов для стеклянных конструкций и за контроль качества программы RFEM. Помимо того, он оказывает также техническую поддержку нашим клиентам.
