Systeminstabilitäten finden

Tipps & Tricks

Ein Berechnungsabbruch wegen eines instabilen Systems kann verschiedene Gründe haben. Einerseits kann er auf eine "reelle" Instabilität auf Grund einer Überlastung des Systems hinweisen, anderseits können jedoch auch Modellierungsungenauigkeiten für diese Fehlermeldung verantwortlich sein.

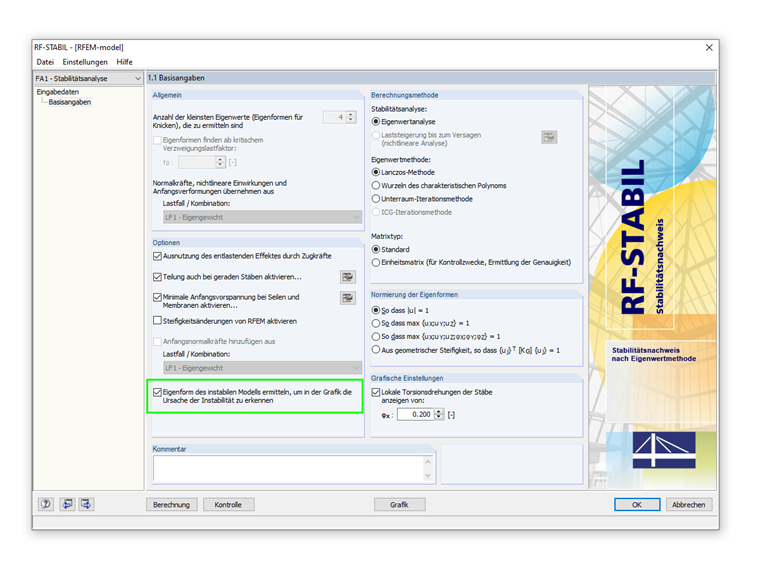

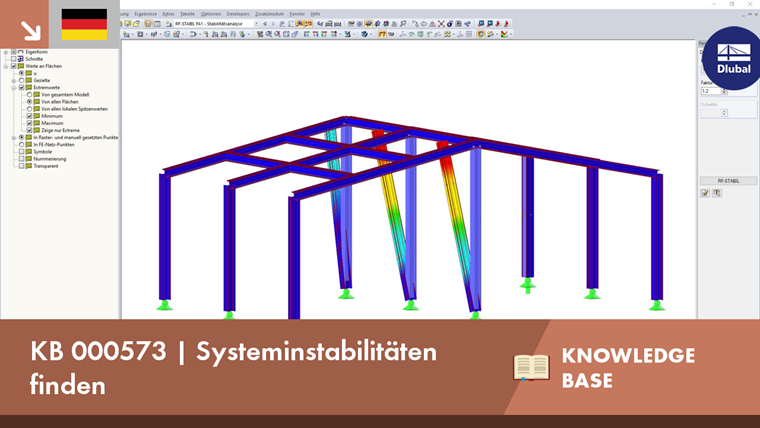

Um Modellierungsfehler im System zu finden, bietet RFEM einige elegante Möglichkeiten, diese zu lokalisieren und zu analysieren. Hierzu wurde auch in das Modul RF-STABIL ein neues Feature implementiert: Mit der Option "Knick- bzw. Beulfigur des instabilen Modells ermitteln..." lassen sich vermeintlich instabile Systeme berechnen. Es wird anhand der Strukturdaten eine Eigenwertanalyse durchgeführt, so dass als Ergebnis die Instabilität des betroffenen Bauteils graphisch dargestellt wird. Besonders gut lassen sich mit dieser Methode beispielsweise nicht angeschlossene Stäbe oder Stäbe mit zu vielen offenen Freiheitsgraden finden.
