Individuazione delle instabilità del sistema

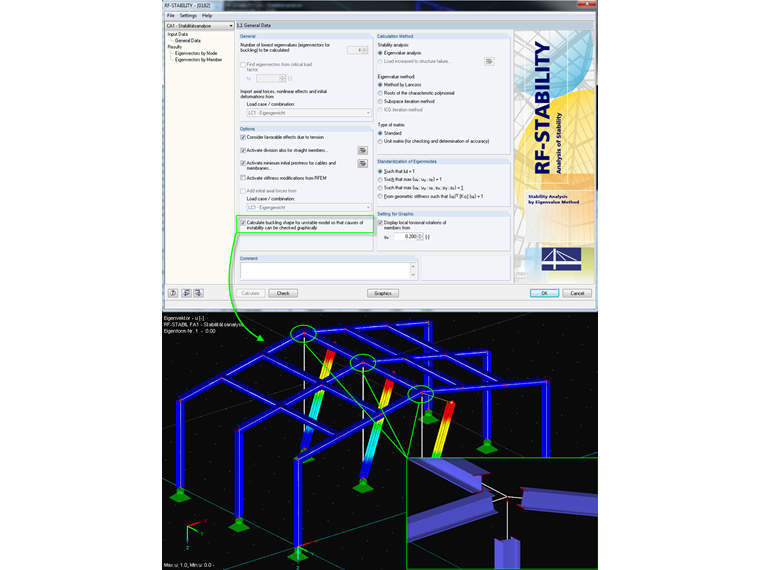

Per trovare gli errori di modellazione nel sistema strutturale, RFEM fornisce diverse opzioni eleganti per localizzarli e analizzarli. Per questo, è stata implementata anche una funzione nel modulo RF ‑ STABILITY: L'opzione "Calcola la forma di instabilità per il modello instabile in modo che le cause dell'instabilità possano essere verificate graficamente" consente di calcolare i sistemi strutturali presumibilmente instabili. Con i dati del modello, il modulo esegue un'analisi degli autovalori in modo da visualizzare graficamente il risultato dell'instabilità della componente strutturale interessata. Questo metodo è particolarmente adatto per trovare, ad esempio, aste che non sono collegate o che hanno troppi gradi di libertà aperti.


Autore

Il signor Lex è responsabile dello sviluppo di prodotti per strutture in vetro e della garanzia della qualità del programma RFEM. Fornisce anche supporto tecnico per i nostri clienti.
