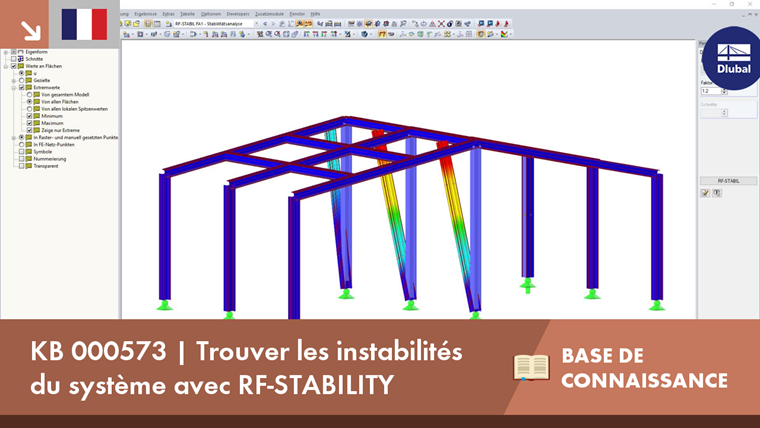

Trouver les instabilités du système avec RF-STABILITY

Trucs & Astuces

Ce texte a été traduit par Google Translate

Lire le texte source

Une interruption de calcul due à un système instable peut avoir différentes raisons. Cela peut indiquer une «réelle» instabilité due à une surcharge du système, mais un message d'erreur peut provenir d'inexactitudes dans le modèle.

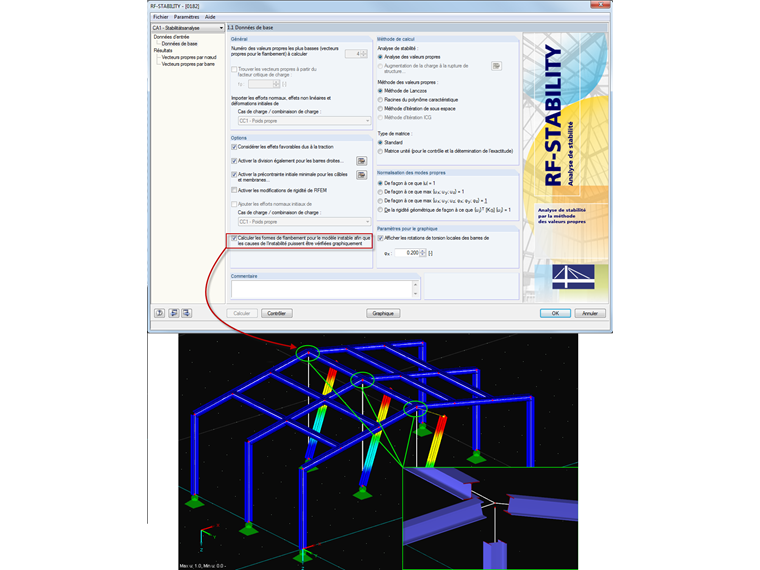

Pour trouver les erreurs de modélisation dans le système structural, RFEM vous offre plusieurs options élégantes pour les localiser et les analyser. À cette fin, une nouvelle fonctionnalité a été aussi implémentée dans le module RF-STABILITY. L'option "Calculer les formes de flambement pour le modèle instable afin que les causes de l'instabilité puissent être vérifiées graphiquement" vous permet de calculer les ossatures structurales supposées instables. Avec les données du modèle, le module affiche graphiquement le résultat de l'instabilité de la structure concernée et effectue une analyse des valeurs propres. Cette méthode est particulièrement adaptée pour détecter par exemple, les barres qui ne sont pas liées ou qui ont trop de degrés de liberté.
