Улучшенное графическое представление расчетных деталей в RF- / FOUNDATION Pro

Советы и рекомендации

Эта статья была переведена Google Translator

Посмотреть исходный текст

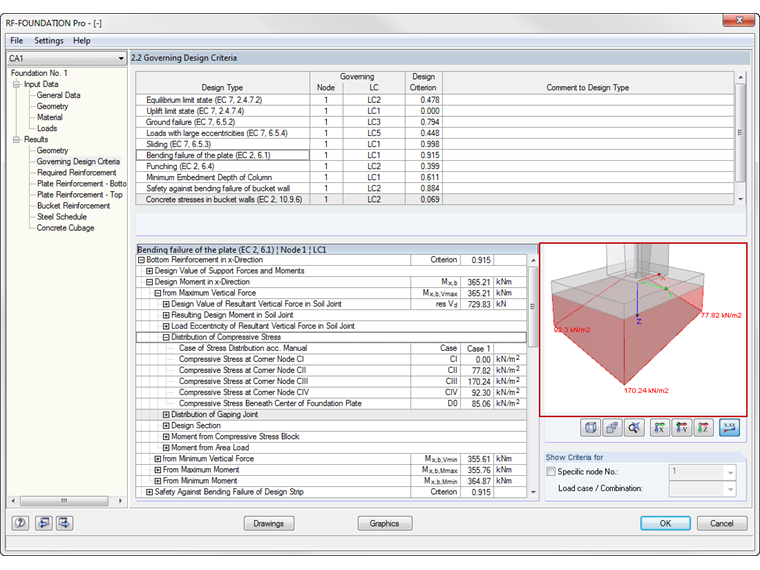

RF- / FOUNDATION Pro теперь предлагает улучшенное графическое представление результатов. Чтобы увидеть их, перейдите к Расчетному расчетному критерию окна 2.2 после расчета. Интерактивная графика в этом окне позволяет просматривать отдельные расчетные значения для каждого расчетного расчета.

Помимо прочего, опорные силы, передаваемые от узловых опор, могут быть показаны либо по отдельности (P z , P x , P y , M x , M z ), либо как общая узловая нагрузка. Результаты, такие как распределение сжимающих напряжений под фундаментной плитой (см. Рисунок), теперь также лучше проиллюстрированы. Будут показаны существующие значения для строки, выбранной в таблице сведений. Вы можете скрыть или показать результаты или загрузить значения с помощью кнопки [Показать все результаты].

Значения относятся к управляющему загружению или сочетанию управляющих нагрузок. В качестве альтернативы, можно также выбрать конкретное загружение или конкретное сочетание нагрузок для дальнейшего анализа его результатов.

Эта новая функция доступна начиная с версий 5.02 (RFEM, RF ‑ FOUNDATION Pro) или 8.02 (RSTAB, FOUNDATION Pro).
