Udoskonalone graficzne przedstawianie szczegółów obliczeń w RF- / FOUNDATION Pro

Wskazówki i porady

Artykuł został przetłumaczony przez Google Translator Podgląd oryginalnego tekstu

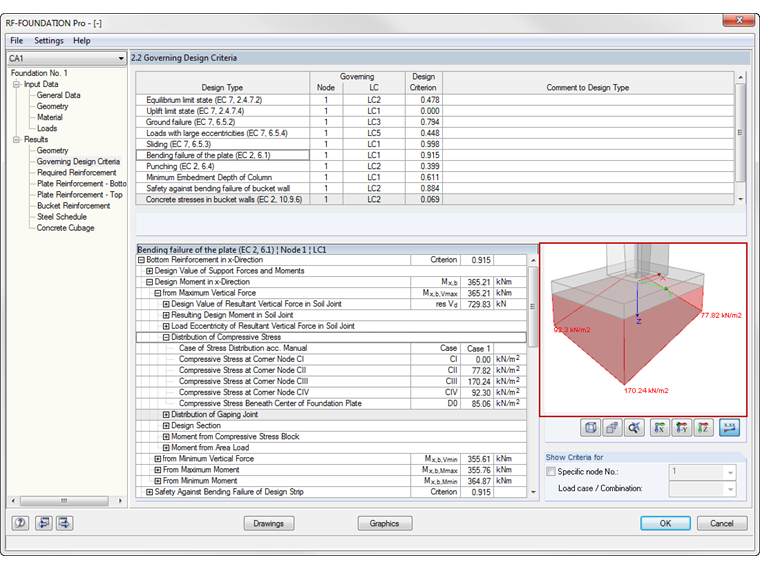

RF- / FOUNDATION Pro oferuje teraz ulepszone graficzne przedstawienie szczegółów wyników. Informacje na ich temat można znaleźć w oknie 2.2 Kryteria obliczeniowe po zakończeniu obliczeń. Interaktywna grafika w tym oknie umożliwia wyświetlenie indywidualnych wartości istotnych dla obliczeń dla każdego obliczonego projektu.

Siły podporowe przenoszone z podpór węzłowych można wyświetlać oddzielnie (P z , P x , P y , M x , M z ) lub jako sumaryczne obciążenie węzłowe. Wyniki, takie jak rozkład naprężenia ściskającego w płycie fundamentowej (patrz rysunek), są teraz lepiej zilustrowane. Wyświetlane są wartości istniejące dla wiersza zaznaczonego w tabeli szczegółów. Wyniki lub wartości obciążeń można ukrywać lub odkrywać za pomocą przycisku [Pokazać wszystkie wyniki].

Wartości te odnoszą się do przypadku obciążenia lub obowiązującej kombinacji obciążeń. Alternatywnie można wybrać konkretny przypadek obciążenia lub określoną kombinację obciążeń w celu dalszej analizy jego wyników.

Ta nowa funkcja jest dostępna począwszy od wersji 5.02 ( RFEM , RF-FOUNDATION Pro ) lub 8.02 ( RSTAB , FOUNDATION Pro ).

Słowa kluczowe

FOUNDATION Wymiarowanie na gorąco Tabela wyników Okno dialogowe Wyniki
