Parametrisierte Eingabe mit Zugriff auf Zellen anderer Tabellen

Modell- und Lastobjekte können nicht nur grafisch oder tabellarisch definiert, sondern auch über Parameter erzeugt werden (siehe Handbuch). Bei dieser parametrisierten Eingabe kann auch auf Zellen bestimmter Tabellen des Programms zugegriffen werden. Таким образом, можно, например, связать параметр нагрузки с параметром данных модели. Die Referenz wird dabei durch das $-Zeichen hergestellt.

In den Bildern ist dargestellt, wie mit dem Eintrag $1.1(F3) auf eine Koordinate in Tabelle 1.1 verwiesen wird. В скобках указан номер ячейки F3. С помощью данной ссылки будет автоматически регулироваться узловая нагрузка при изменении Z-координаты узла. Таким образом, нагрузка зависит от положения узла.

Значения относятся к основным единицам в соответствии с соглашением системы СИ; другими словами, [m] и [N].

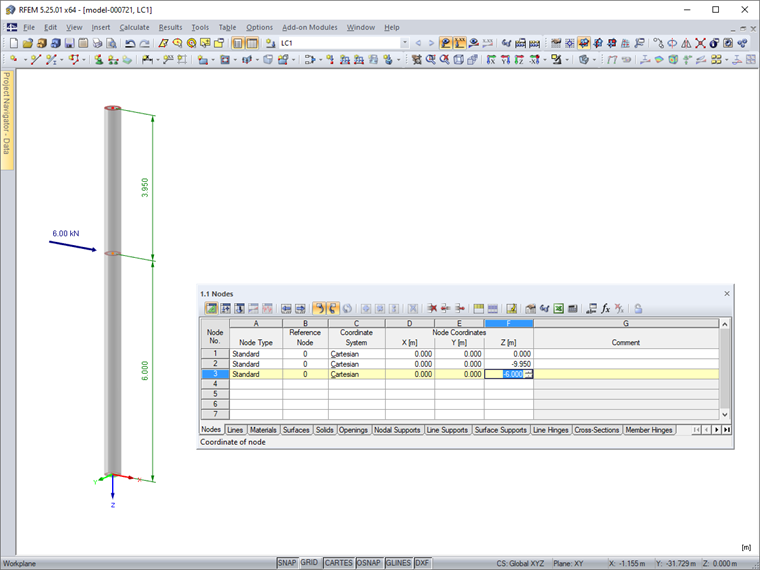

Z-Koordinate eines Stützenknotens

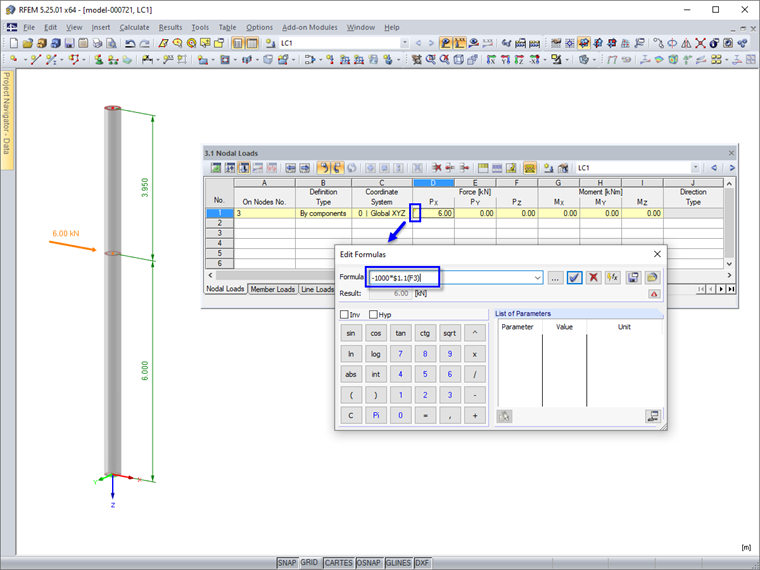

Узловая нагрузка, зависящая от высоты
