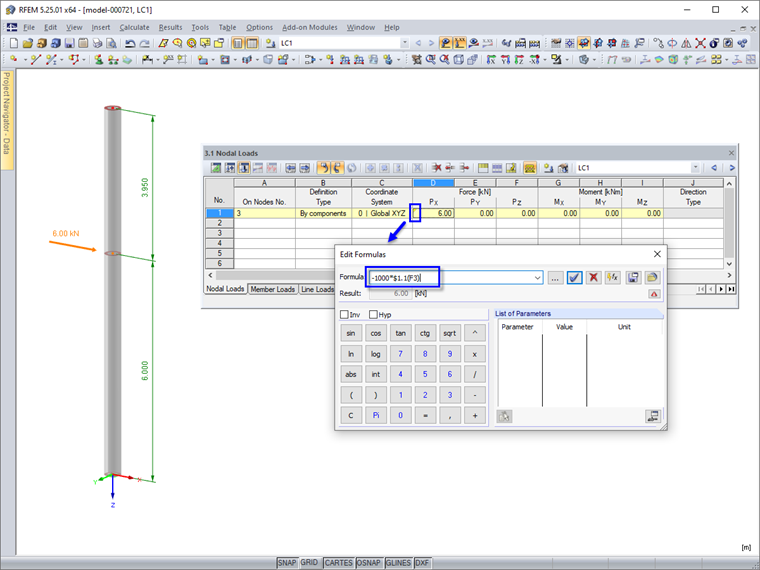

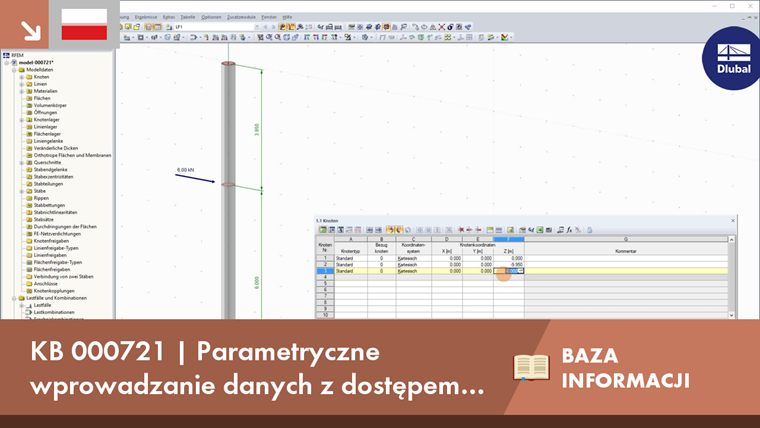

Parametryczne wprowadzanie danych z dostępem do komórek innych tabel

Modele z programów RFEM i RSTAB mogą być zapisywane jako modele 3D glTF (formaty *.glb i *.glTF). Obejrzyj szczegółowo modele w 3D w przeglądarce 3D firmy Google lub Babylon. Na "spacer" po konstrukcji zabierz okulary VR, takie jak Oculus.

Modele 3D glTF można zintegrować z własnymi stronami internetowymi za pomocą JavaScript zgodnie z niniejszą instrukcją (np. na stronie Dlubal Modele do pobrania).

Opcja Tryb nagrywania lotu umożliwia lot przez konstrukcję w programie RFEM i RSTAB. Przy użyciu klawiatury można kontrolować kierunek i prędkość lotu. Dodatkowo można zapisać przebieg całego lotu jako film wideo.

• Analiza 3D nieściśliwego przepływu wiatru za pomocą pakietu oprogramowania OpenFOAM^®
• Bezpośredni import modeli z RFEM lub RSTAB, w tym modeli sąsiednich i modeli terenu (pliki 3DS, IFC, STEP)
• Modelowanie przy użyciu plików STL lub VTP, niezależne od RFEM lub RSTAB
• Proste modyfikacje modelu za pomocą funkcji Przeciągnij i upuść oraz graficzne dostosowanie ustawień
• Automatyczne poprawki topologii modelu w sieciach kurczliwych
• Możliwość dodawania obiektów z otoczenia (budynki, ukształtowanie terenu ...)
• Obciążenie wiatrem określane na wysokości budynku, w zależności od parametrów specyficznych dla normy (prędkość, intensywność turbulencji)
• Modele turbulencji K-epsilon i K-omega
• Automatyczne generowanie siatki dostosowane do wybranej głębokości detalu
• Obliczenia równoległe z optymalnym wykorzystaniem pojemności komputerów wielordzeniowych
• Wyniki w zaledwie kilka minut dla symulacji o niskiej rozdzielczości (do 1 miliona komórek)
• Wyniki w ciągu kilku godzin dla symulacji o średniej/wysokiej rozdzielczości (1-10 milionów komórek)
• Graficzne przedstawienie wyników na płaszczyznach Clipper/Slicer (pola skalarne i wektorowe)
• Graficzne przedstawienie linii uplastycznienia
• Usprawnienie animacji (opcjonalne tworzenie wideo)
• Definicja sond punktowych i liniowych
• Wyświetlanie współczynników ciśnienia aerodynamicznego
• Graficzne przedstawienie właściwości turbulencji w polu wiatru
• Opcjonalne modelowanie warstwowej siatki przypowierzchniowej przy użyciu opcji warstwy granicznej
• Możliwość uwzględnienia chropowatych powierzchni modelu
• Opcjonalne zastosowanie schematu numerycznego drugiego rzędu
• Wielojęzyczny interfejs użytkownika (np. niemiecki, angielski, hiszpański, francuski)
• Możliwość zawarcia dokumentacji w protokole wydruku programów RFEM i RSTAB
