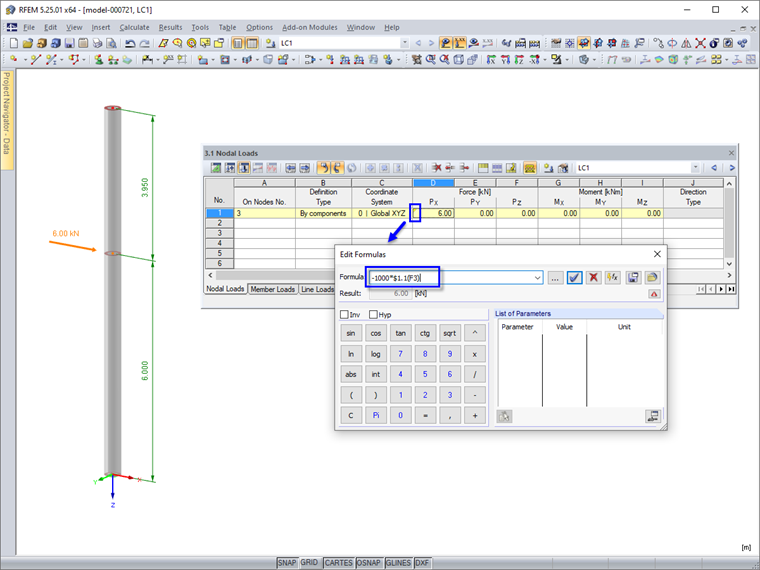

In den Bildern ist dargestellt, wie mit dem Eintrag $1.1(F3) auf eine Koordinate in Tabelle 1.1 verwiesen wird. Le numéro de la cellule F3 est indiqué entre parenthèses. Avec cette référence, la charge nodale est ajustée automatiquement si la coordonnée Z du nœud change. La charge dépend donc de la position du nœud.
Les valeurs sont rapportées aux unités de base selon la convention SI; en d'autres termes, [m] et [N].
M. Vogl crée et conserve la documentation technique.
Webinaire
Webinaire
Base de connaissance
Foire aux questions (FAQ)
Fonctionnalité de produit
Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.
Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript à l'aide de ces instructions (par exemple sur le site Web de Dlubal Software Modèles à télécharger ).
L'option d'affichage Mode de caméra mobile vous permet de vous déplacer à travers des modèles RFEM et RSTAB. Vous pouvez contrôler la direction et la vitesse des déplacement à l'aide de votre clavier. Ils peuvent être enregistrés sous forme de vidéo.
L'interface directe avec Revit vous permet de mettre à jour le modèle Revit selon les modifications effectuées dans RFEM ou RSTAB. En fonction des changements apportés, il peut être nécessaire de supprimer des objets Revit, puis de les générer à nouveau. Cette opération est effectuée à l'aide du modèle RFEM/RSTAB.
Si vous souhaitez supprimer les objets à nouveaux générés, vous pouvez cocher la case 'Mettre à jour uniquement les matériaux, épaisseurs et sections'. Seules les propriétés des objets sont alors mises à jour. Dans ce cas, seules les modifications relatives aux matériaux, à l'épaisseur des surfaces et aux sections sont conservées.
Les armatures proposées dans RF-/CONCRETE Members peuvent être exportées vers Revit. Les sections rectangulaires et circulaires sont prises en charge.
Les barres d'armature peuvent ensuite être modifiées dans Revit.
