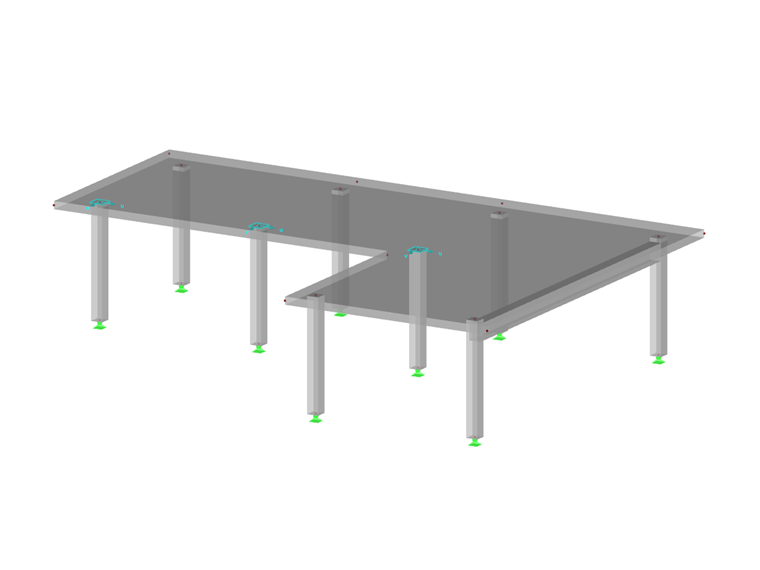

Расчет с использованием усредненных внутренних сил может быть полезным, например, для бетонных плит перекрытия, находящихся над колоннами, поскольку с их помощью можно уменьшить пиковое напряжение, возникающее в данных местах.

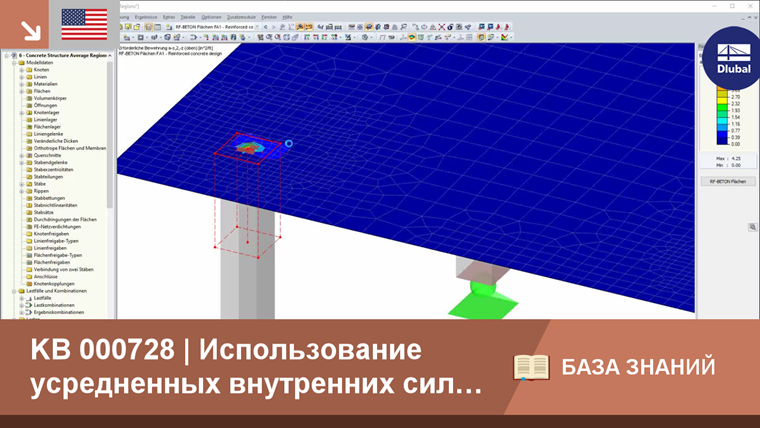

Использование усредненных внутренних сил для расчетов в модуле RF-CONCRETE Surfaces

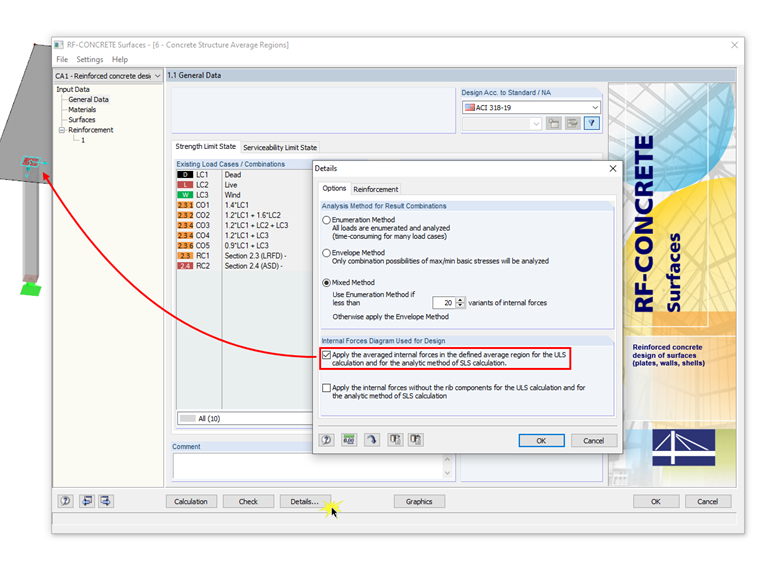

Die geglätteten Schnittgrößen aus zuvor definierten Glättungsbereichen können auch zur Bemessung von Betonflächen herangezogen werden. Просто щелкните в модуле RF-CONCRETE Surfaces по кнопке [Подробности] и установите соответствующий флажок. Только знайте, что данная функция будет доступна только в том случае, если вы уже заранее определили нужную среднюю область.
Автор
Г-н Лангаммер отвечает за разработки в области железобетонных конструкций и оказывает техническую поддержку нашим заказчикам.
