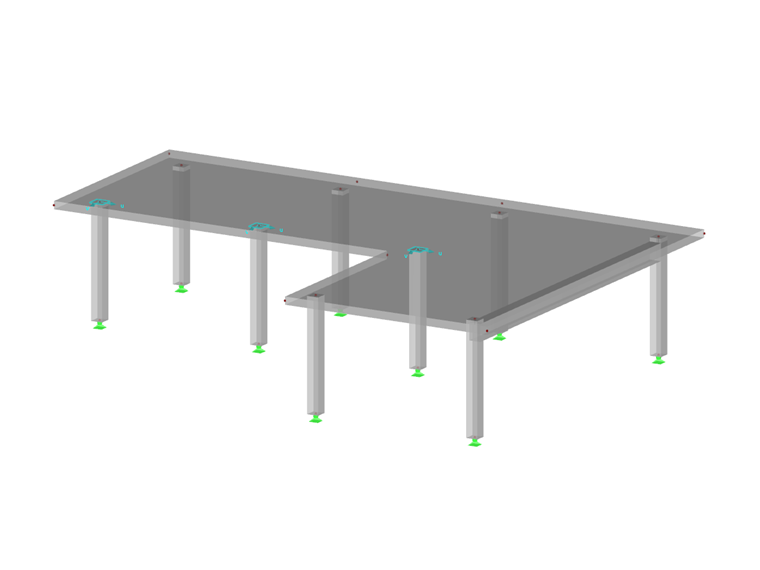

Die Bemessung mit geglätteten Schnittgrößen bietet sich zum Beispiel bei Betondecken über Stützen an, um die hier auftretenden Spannungsspitzen abzumindern.
Uso de esfuerzos internos promediados para el cálculo en RF-CONCRETE Surfaces

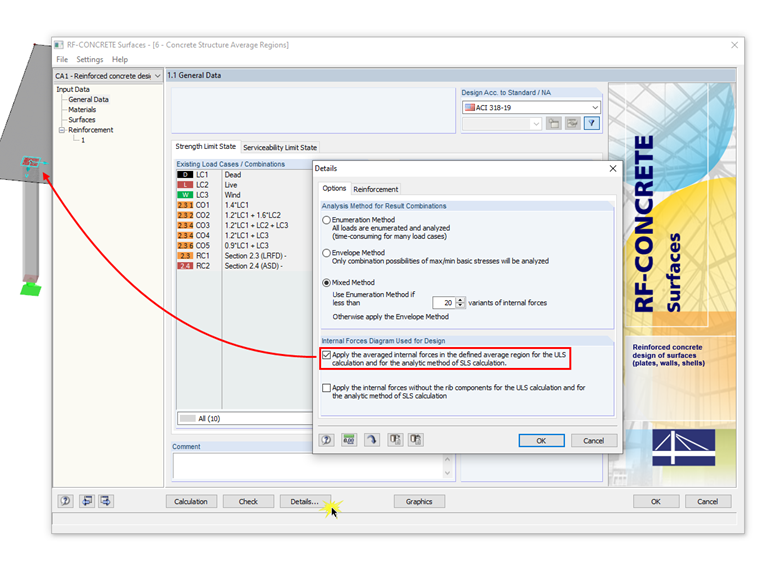

Die geglätteten Schnittgrößen aus zuvor definierten Glättungsbereichen können auch zur Bemessung von Betonflächen herangezogen werden. Dazu wird im Modul RF-BETON Flächen die Schaltfläche [Details...] betätigt und die entsprechende Checkbox aktiviert. Esta función es accesible sólo si se definió una región media previamente.
Autor
El Sr. Langhammer es responsable del desarrollo en el área de estructuras de hormigón armado y proporciona soporte técnico a nuestros clientes.
