Die Bemessung mit geglätteten Schnittgrößen bietet sich zum Beispiel bei Betondecken über Stützen an, um die hier auftretenden Spannungsspitzen abzumindern.

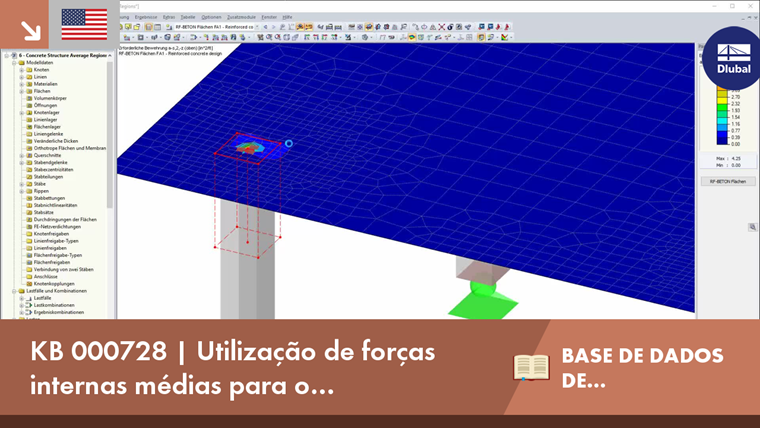

Utilizar forças internas médias para o dimensionamento no RF-CONCRETE Surfaces

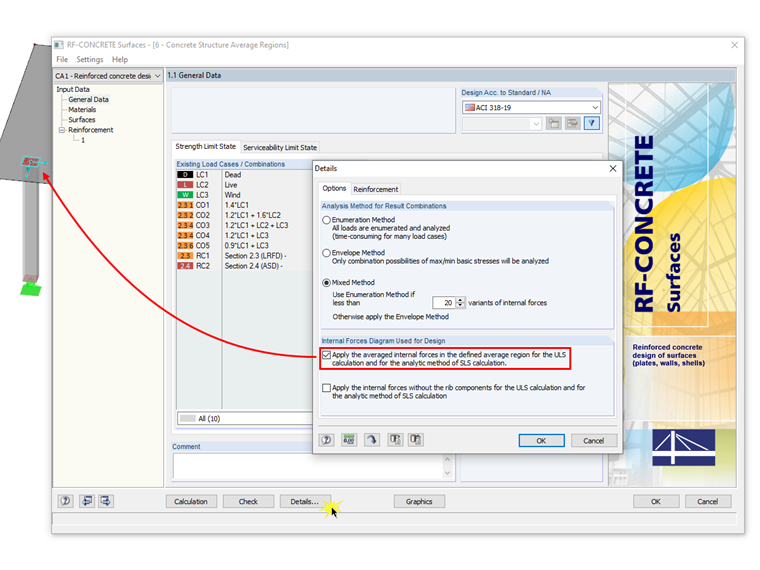

Die geglätteten Schnittgrößen aus zuvor definierten Glättungsbereichen können auch zur Bemessung von Betonflächen herangezogen werden. Dazu wird im Modul RF-BETON Flächen die Schaltfläche [Details...] betätigt und die entsprechende Checkbox aktiviert. Wurden vorher keine Glättungsbereiche definiert, ist diese Funktion nicht zugänglich.
Autor
O Eng. Langhammer é responsável pelo desenvolvimento na área das estruturas de betão armado e dá apoio técnico aos clientes.
