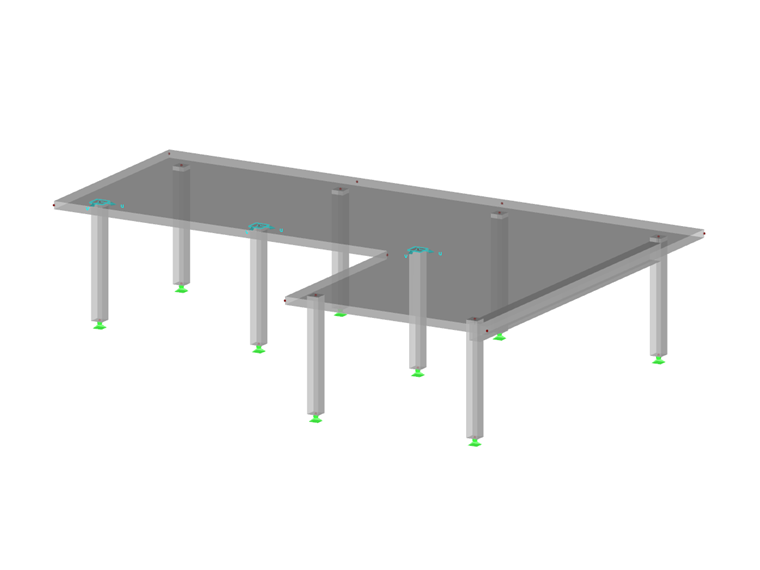

Die Bemessung mit geglätteten Schnittgrößen bietet sich zum Beispiel bei Betondecken über Stützen an, um die hier auftretenden Spannungsspitzen abzumindern.

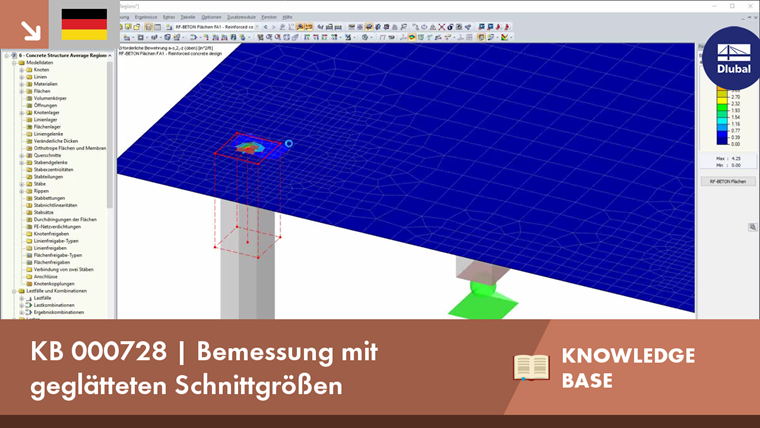

Bemessung mit geglätteten Schnittgrößen

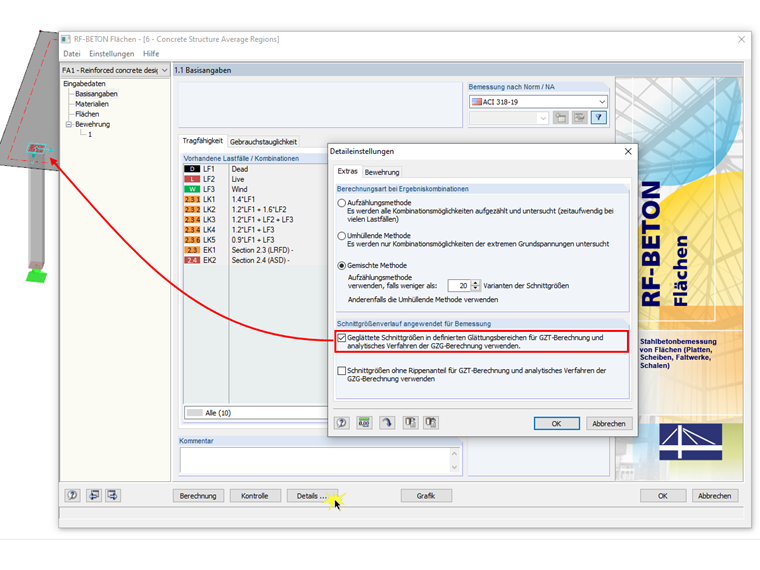

Die geglätteten Schnittgrößen aus zuvor definierten Glättungsbereichen können auch zur Bemessung von Betonflächen herangezogen werden. Dazu wird im Modul RF-BETON Flächen die Schaltfläche [Details...] betätigt und die entsprechende Checkbox aktiviert. Wurden vorher keine Glättungsbereiche definiert, ist diese Funktion nicht zugänglich.
Autor
Herr Langhammer beschäftigt sich mit der Entwicklung im Bereich Stahlbeton und den Anwenderanfragen im Kundensupport.
