Моделирование вутов для рам большепролетных зданий

Вуты чаще всего моделируются с помощью конических сечений. Bei der Modellierung sind jedoch einige Besonderheiten zu beachten, damit die Querschnitts- und Stabilitätsnachweise durchgeführt werden können.

Zum einen müssen Anfangs- und Endquerschnitt die gleiche Anzahl von Spannungspunkten, also die gleiche Querschnittsform haben. Es ist zum Beispiel nicht möglich, den Anfangsquerschnitt als I-Profil und den Endquerschnitt als coupiertes Profil zu definieren.

Weiterhin ist bei der Anwendung des allgemeinen Verfahrens nach Eurocode 3 zu beachten, dass es in einigen Ländern nur für I-Profile zugelassen ist.

Поэтому мы рекомендуем всегда задавать конические сечения как параметризованные двутавры (IS).

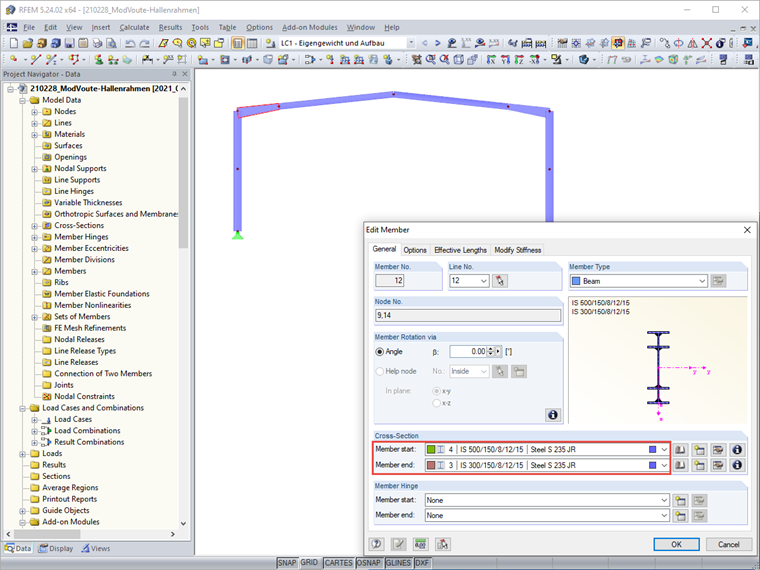

Конус с IS сечениями

Кстати, толщину листов можно взять непосредственно из прокатных сечений и при необходимости скорректировать.

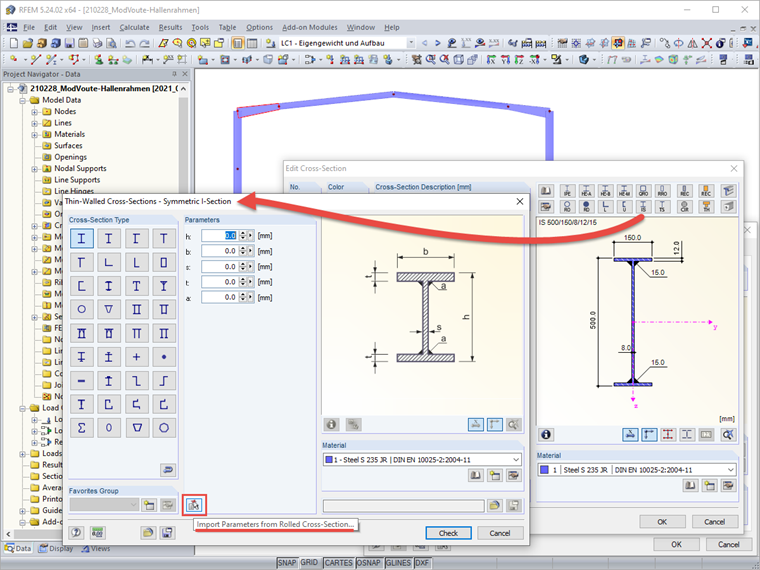

Импорт параметров из прокатного сечения
