Modélisation des effilements pour les cadres de grille

Le module complémentaire Timber Design permet de calculer des poteaux en bois selon la méthode ASD de la norme NDS 2018. La précision du calcul de la résistance en compression et des facteurs d’ajustement des barres en bois est importante pour la sécurité et le calcul des composants. Cet article permet de vérifier la résistance critique maximale au flambement calculée par le module complémentaire Calcul du bois à l'aide d'équations analytiques étape par étape selon la norme NDS 2018, y compris les facteurs d'ajustement en compression, la valeur de calcul en compression ajustée et le rapport de calcul final.

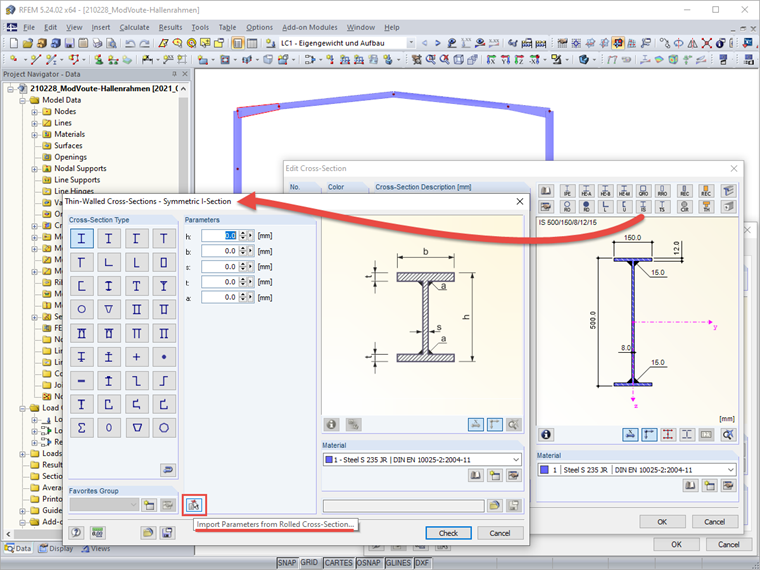

Les sections laminées, considérées comme le type de section le plus courant dans RFEM et RSTAB, peuvent également bénéficier d'un paramétrage défini par l'utilisateur. Pour ce faire, sélectionnez la section à modifier dans la bibliothèque de sections puis cliquez sur l'icône [Entrée paramétrique...].

Dans cet article, la compatibilité d'un bois 2x4 avec une flexion biaxiale et une compression axiale est vérifiée avec le module additionnel RF-/TIMBER AWC. Les propriétés et les charges de barre sont basées sur l'exemple E1.8 du guide AWC Structural Wood Design Examples 2015/2018.

Les modèles RFEM et RSTAB peuvent être enregistrés sous forme de modèles 3D glTF (formats *.glb et *.glTF). Ils peuvent être affichés en 3D de manière détaillée avec une visionneuse 3D de Google ou Babylon. Les lunettes de réalité virtuelle telles que les Oculus permettent même de « parcourir » les structures.

Les modèles 3D glTF peuvent être intégrés à tous les sites Web à l'aide de JavaScript à l'aide de ces instructions (par exemple sur le site Web de Dlubal Software Modèles à télécharger ).

L'option d'affichage Mode de caméra mobile vous permet de vous déplacer à travers des modèles RFEM et RSTAB. Vous pouvez contrôler la direction et la vitesse des déplacement à l'aide de votre clavier. Ils peuvent être enregistrés sous forme de vidéo.
