Коэффициент учета разгрузки давления грунта

Техническая статья из области расчета конструкций и использования программ Dlubal Software

  • База знаний

Техническая статья

Эта статья была переведена Google Translator

Посмотреть исходный текст

В модуле RF-/FOUNDATION Pro пользователь может свободно выбирать долю снижения давления грунта с помощью коэффициента kred.

Согласно DIN EN 1992‑1‑1, сумма давлений грунта в пределах продавливающего конуса может быть принята как имеющая разгрузочный эффект, равный 100%, если критический периметр в расчете продавливания фундаментной плиты определяется итеративно. Если для упрощения расчета взять постоянный контрольный периметр на расстоянии 1,0 d, можно предположить, что 50% суммы давлений грунта в пределах постоянного контрольного периметра оказывает разгрузочный эффект.

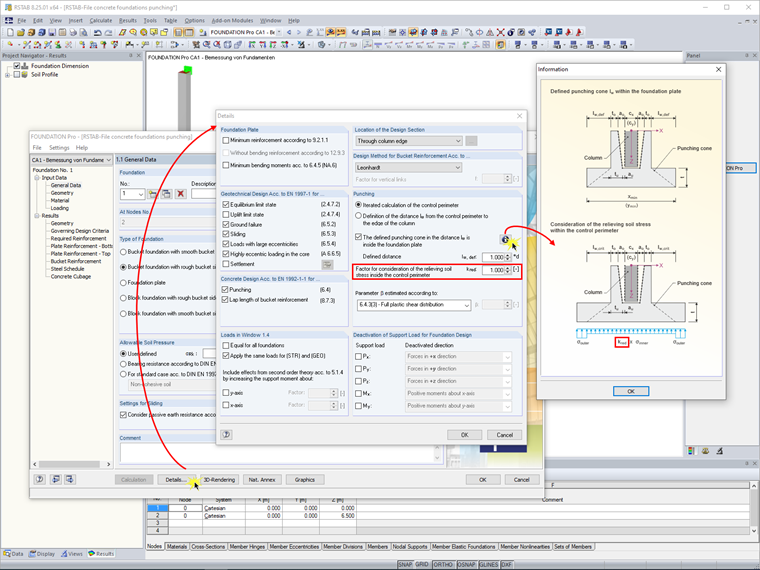

В разделе «Подробности» это учитывается коэффициентом kred . При выборе опции «Итерационный расчет контрольного периметра», значение kred будет равно 1,00. Если выбрано «Определение расстояния ...», значение kred будет установлено на 0,50. Однако можно также указать пользовательское значение. Также можно, например, выбрать итерационный расчет и задать для kкрасный значение 0,5.

В подробностях расчета для расчета на продавливание отображается значение дельты VEd , которое было определено с учетом коэффициента kred .

Автор

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Разработка продуктов и служба поддержки

В качестве технической поддержки, г-н Килох отвечает на вопросы заказчиков Dlubal Software и отвечает за разработку дополнительных модулей для железобетонных конструкций.

Ключевые слова

FOUNDATION Разрушение грунта давление по плоскости контакта Продавливание
