Sections laminées paramétriques

Article technique sur le calcul de structure et l'utilisation des produits Dlubal

  • Base de connaissance

Article technique

Ce texte a été traduit par Google Translate

Lire le texte source

Dans RF-/FOUNDATION Pro, l'utilisateur peut sélectionner librement la proportion de la pression de soulagement du sol à l'aide du facteur kred.

Selon la norme DIN EN 1992-1-1, la somme des pressions du sol dans le cône de poinçonnement peut être supposée comme ayant un effet de déchargement de 100% si le périmètre critique dans le calcul du cisaillement par poinçonnement de la dalle de fondation est déterminé de manière itérative. Si, pour simplifier le calcul, le périmètre de contrôle constant est pris à une distance de 1,0 d, 50% de la somme des pressions de sol dans le périmètre de contrôle constant peut être supposé comme ayant un effet de déchargement.

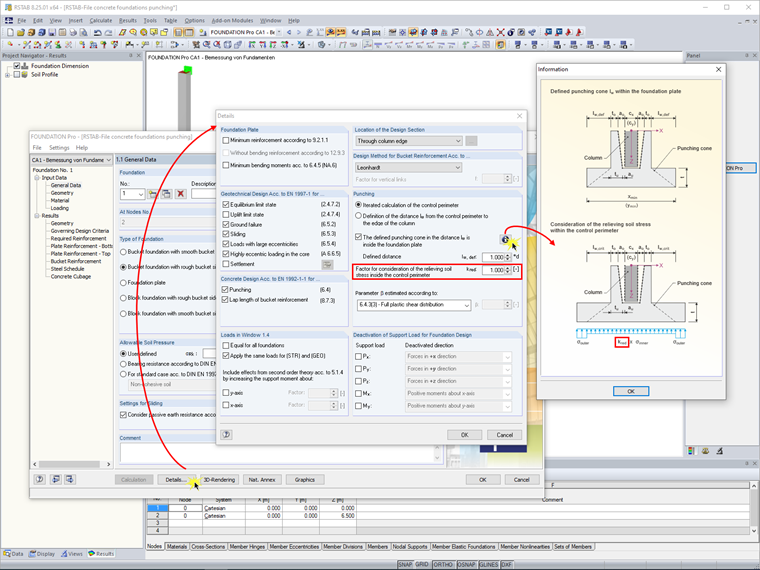

Dans la section «Détails», cela est pris en compte par le facteur kred . Si vous sélectionnez l'option «Calcul itéré du périmètre de contrôle», la valeur de kred est considérée comme égale à 1,00. Si la «Définition de la distance ...» est sélectionnée, la valeur de krouge est définie sur 0,50. Vous pouvez cependant spécifier une valeur définie par l'utilisateur. Vous pouvez également, par exemple, sélectionner le calcul itératif et spécifier 0,5 pour krouge .

Dans les détails de calcul pour le calcul du poinçonnement, vous obtenez la valeur du delta VEd , qui a été déterminée en considérant le facteur kred .

Auteur

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Ingénierie produit et assistance clientèle

En tant que support technique, M. Kieloch répond aux questions des clients de Dlubal Software et est responsable du développement des modules additionnels pour les structures en béton armé.

Mots-clés

Fondation Rupture de la base pression de contact Poinçonnement
