Faktor pro zohlednění příznivého tlaku zeminy

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

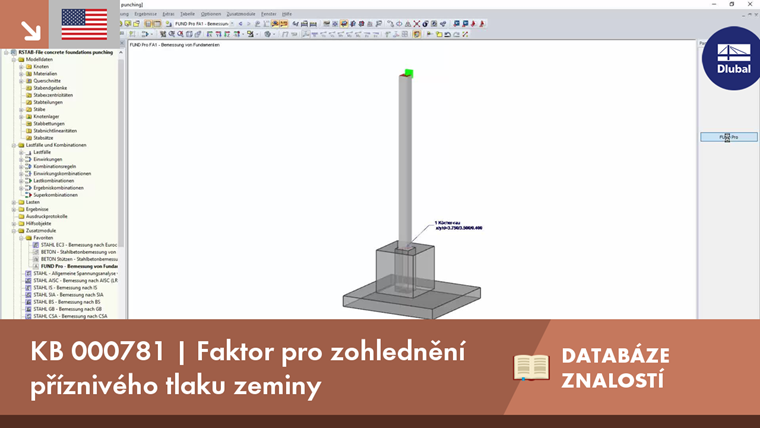

V přídavném modulu RF-/FOUNDATION Pro může uživatel libovolně nastavit podíl příznivého tlaku zeminy pomocí součinitele kred.

Podle EN 1992‑1‑1 smí součet tlaků zeminy v kuželu protlačení působit 100% efektem odlehčení, když je základní kontrolovaný obvod při protlačení základové desky určován iteračně. Pokud se pro zjednodušení počítá s konstantním obvodem ve vzdálenosti 1,0 d, smí se předpokládat efekt odlehčení 50% součtu tlaků zeminy v konstantním obvodu.

V „Detailech“ se toto zohledňuje součinitelem kred. Pokud je zvolený „Iterační výpočet základního kontrolovaného obvodu“, nastaví se hodnota kred na 1,0. Pokud je zvoleno „Zadání vzdálenosti...“, je hodnota součinitele nastavena na 0,5. Uživatel zde ale může samozřejmě nastavit uživatelskou hodnotu. Je také například možné zvolit iterační výpočet a hodnotu kred 0,5.

V detailech návrhu pro posouzení protlačení obdržíme hodnotu pro delta VEd, která je stanovena se zohledněním faktoru kred.

Autor

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Vývoj produktů a péče o zákazníky

Ing. Kieloch zodpovídá v rámci zákaznické podpory dotazy uživatelů a zabývá se vývojem přídavných modulů pro betonové konstrukce.

Klíčová slova

Základ Porušení únosnosti Kontaktní tlakové napětí Protlačení
