Współczynnik uwzględnienia Wyładowanie ciśnienia gruntu

Artykuł techniczny na temat analizy statyczno-wytrzymałościowej w programach Dlubal Software

  • Baza informacji

Artykuł o tematyce technicznej

Artykuł został przetłumaczony przez Google Translator

Podgląd oryginalnego tekstu

W RF-/FOUNDATION Pro użytkownik może dowolnie wybrać proporcję parcia odciążającego gruntu za pomocą współczynnika kred.

Zgodnie z normą DIN EN 1992-1-1 można założyć, że suma parcia gruntu w obrębie stożka przebicia ma wpływ odciążający wynoszący 100%, jeżeli obwód krytyczny płyty fundamentowej jest określany iteracyjnie. Jeżeli dla uproszczenia obliczeń przyjmuje się, że stały obwód kontrolny znajduje się w odległości 1,0 d, można założyć, że 50% sumy parcia na grunt w obrębie stałego obwodu kontrolnego ma efekt odciążający.

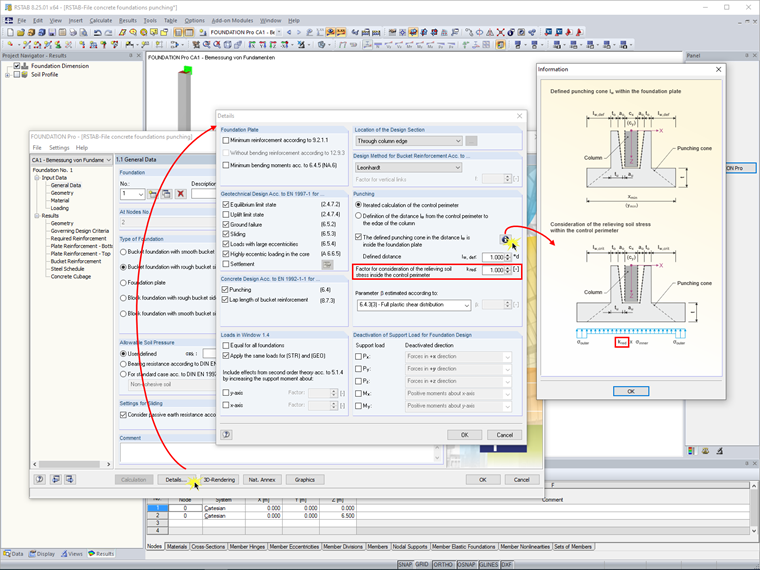

W sekcji „Szczegóły” jest to uwzględniane przez współczynnik kred . W przypadku wybrania opcji „Iteracyjne obliczanie obwodu kontrolnego” wartość kred jest przyjmowana jako 1,00. W przypadku wybrania opcji „Definicja odległości ...” wartość kred jest ustawiana na 0,50. Można jednak określić również wartość zdefiniowaną przez użytkownika. Można również wybrać, na przykład, obliczenia iteracyjne i określić 0,5 dla kred .

W szczegółach obliczeniowych dla obliczenia przebicia otrzymuje się wartość delta VEd , która została określona z uwzględnieniem współczynnika kczerwonego .

Autor

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Product Engineering & Customer Support

Jako wsparcie techniczne Pan Kieloch odpowiada na pytania klientów Dlubal Software i jest odpowiedzialny za opracowanie dodatkowych modułów do konstrukcji żelbetowych.

Słowa kluczowe

FOUNDATION Zniszczenie podłoża naprężenie od docisku Przebicie
