Veränderliche Querschnittshöhe eines Voutenstabes mit "Linien/Stäbe verbinden" ermitteln

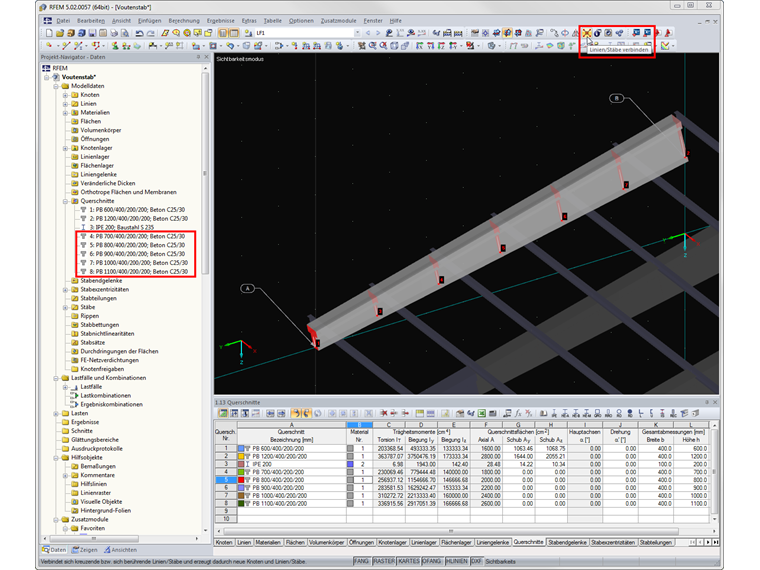

В качестве примера задан конический стержень от точки А до точки Б. Сечение 1 и 2 определяют начало и конец стержня, соответственно. Начало стержня находится в точке А в узле 1. Конец стержня находится в точке B в узле 2. Узлы с 3 по 7 лежат на ранее заданном коническом стержне, но не соединены с ним. К этим узлам должна быть присоединена, например, поперечная балка.

Если используется функция «Соединить линии или стержни» (начертить окно выбора по указанной части конструкции), конический стержень будет разделен в узлах с 3 по 7. Программа определяет правильную глубину сечения автоматически, поэтому нет необходимости указывать ее заранее. Если вы добавили разные эксцентриситеты стержня в начало и конец конического стержня, они также правильно интерполируются в промежуточных узлах.

В программе RSTAB эту функцию можно найти в разделе «Соединить стержни».
