使用“连接线或成员”确定锥形构件的可变截面深度

提示和技巧

在RFEM中,如果要将具有中间节点的锥形构件插入现有模型中,则经常会出现如何快速确定锥形构件的各个横截面深度的问题。 “连接线或成员”命令为此目的派上用场。

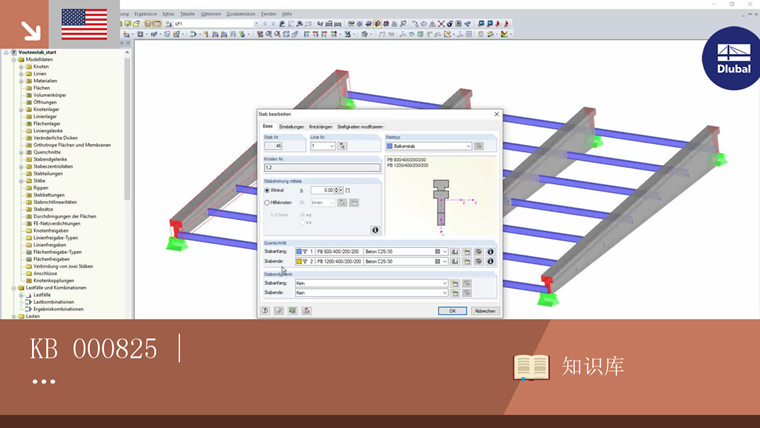

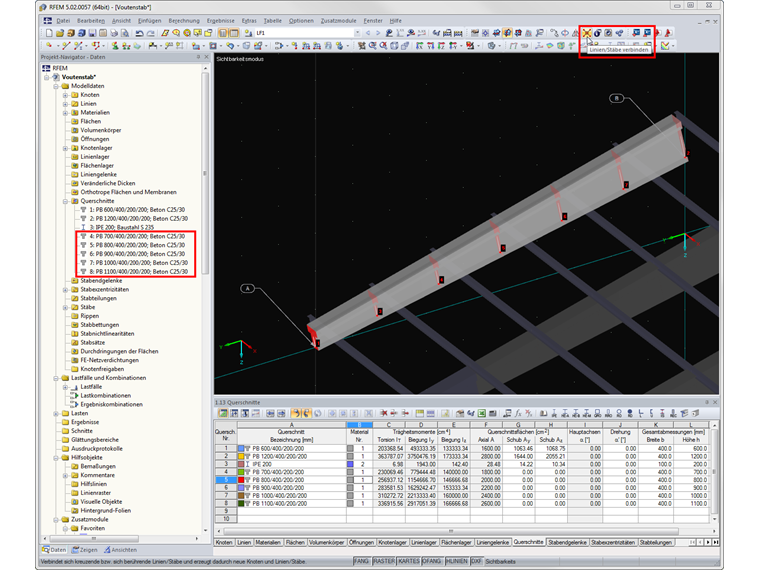

作为示例,从点A到点B定义锥形构件。横截面1和2分别定义构件开始和构件端。成员开始位于节点1的A点。成员端位于节点2的B点。节点3到7位于先前定义的锥形构件上,但未连接到它。例如,对这些节点连接横梁。

如果使用“连接线或成员”功能(在所提到的结构部件上绘制选择窗口),则在节点3到7处划分锥形构件。程序自动确定正确的截面深度,这样就不会需要事先指定。如果向锥形构件的成员开始和成员端添加了不同的成员偏心率,则也可以在中间节点处正确插值。

在RSTAB中,此功能可在“连接成员”下找到。
