Stanovení rozdílných výšek průřezu prutu s náběhem pomocí funkce „Spojit linie/pruty“

Odborný článek z oblasti statiky za použití softwaru Dlubal

  • Databáze znalostí

Odborný článek

Pokud do již existující konstrukce v programu RFEM dodatečně vkládáme prut s náběhem s mezilehlými uzly, vyvstane otázka, jak jednoduše a rychle stanovit jednotlivé výšky průřezu tohoto prutu. V tu chvíli je vhodné použít funkci „Spojit linie/pruty“.

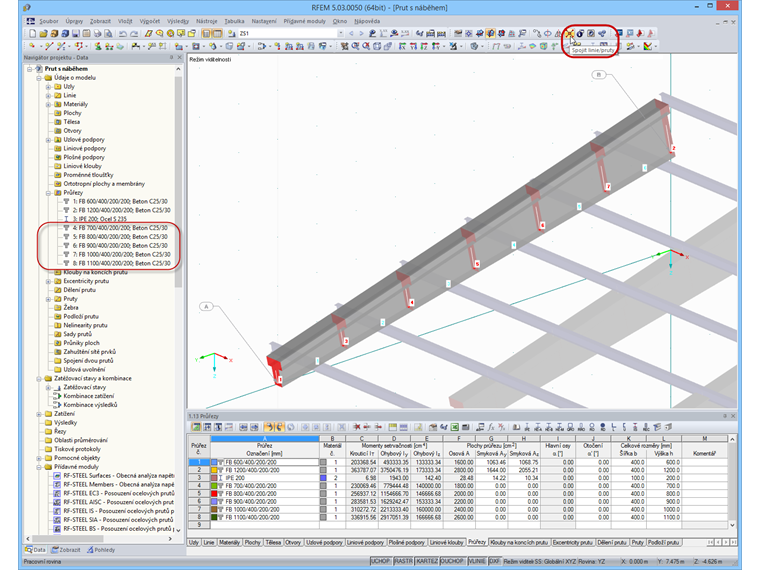

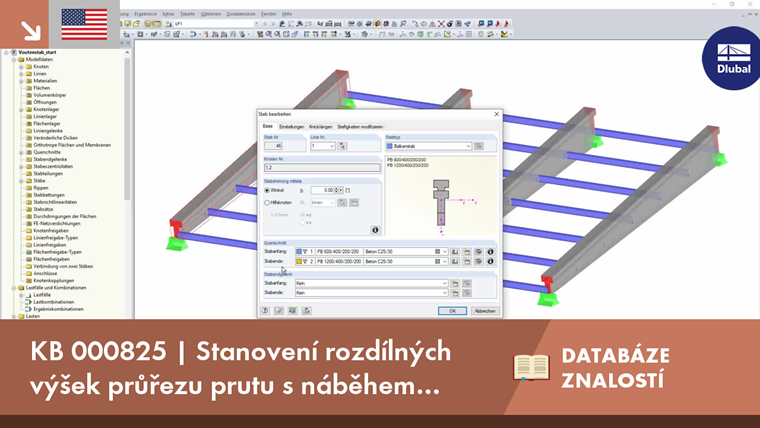

Jako příklad lze uvést prut s náběhem z bodu A do bodu B. Průřez 1 a 2 definují počátek a konec prutu. Počátek prutu leží v bodě A v uzlu 1. Konec prutu je v bodě B v uzlu 2. Uzly 3 až 7 leží na předem definovaném prutu s náběhem, ale nejsou s ním dosud spojeny. K těmto uzlům se například připojí příčné nosníky.

Pokud použijeme funkci „Spojit linie/pruty“ (výběrové okno přes danou část konstrukce), prut s náběhy se v uzlech 3 až 7 rozdělí. Správnou výšku průřezu program stanoví automaticky, takže ji uživatel nemusí předem zadávat. Pokud jsme na počátku prutu a na konci prutu s náběhem zadali různou excentricitu prutu, pak se také správně interpoluje v mezilehlých uzlech.

V programu RSTAB najdeme tuto funkci pod názvem „Spojit pruty“.

Autor

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Vývoj produktů a péče o zákazníky

Ing. Kieloch zodpovídá v rámci zákaznické podpory dotazy uživatelů a zabývá se vývojem přídavných modulů pro betonové konstrukce.

Klíčová slova

Náběh Prut s náběhem Průřez Výška průřezu
