Détermination de la hauteur variable de la section d’une barre à section variable à l’aide de « Connecter les lignes ou les barres »

Article technique sur le calcul de structure et l'utilisation des produits Dlubal

  • Base de connaissance

Article technique

Ce texte a été traduit par Google Translate

Lire le texte source

Dans RFEM, si vous souhaitez insérer une barre conique avec nœuds intermédiaires dans un modèle existant, vous devez souvent déterminer comment déterminer rapidement l'épaisseur de la section de chaque barre conique. La commande «Connecter les lignes ou les barres» est très utile à cette fin.

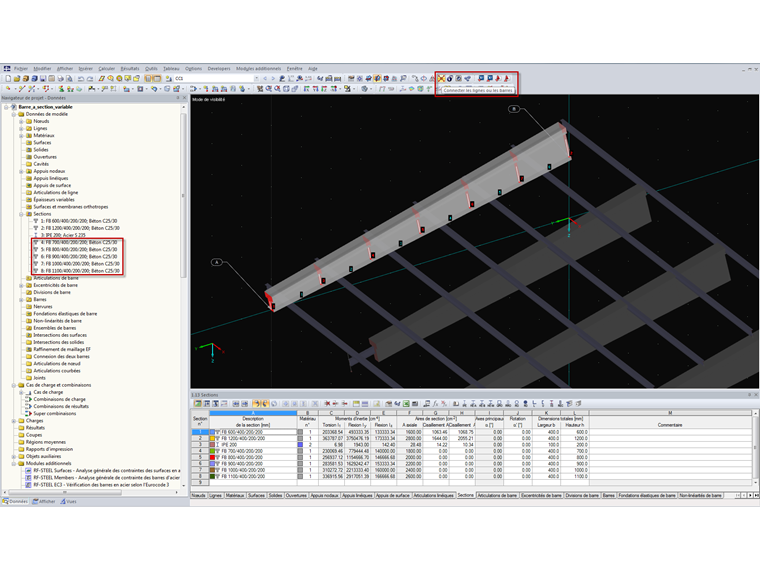

À titre d'exemple, une barre à section variable est définie du point A au point B. Les sections 1 et 2 définissent respectivement le début et la fin de la barre. Le début de la barre se trouve au point A au niveau du nœud 1. L'extrémité de barre se trouve au point B au niveau du nœud 2. Les nœuds 3 à 7 se trouvent sur la barre conique précédemment définie, mais ne sont pas connectés à celle-ci. Une poutre transversale doit par exemple être connectée à ces nœuds.

Si la fonction «Connecter les lignes ou les barres» est utilisée (fenêtre de sélection du dessin sur la partie structurale mentionnée), la barre effilée est divisée aux nœuds 3 à 7. Le programme détermine automatiquement la profondeur de section correcte afin que vous n'ayez pas à la spécifier au préalable. Si vous avez ajouté des excentricités différentes au début et à la fin de la barre de la barre à section variable, elles sont également interpolées correctement aux nœuds intermédiaires.

Dans RSTAB, cette fonction se trouve sous «Connecter les membres».

Auteur

Dipl.-Ing. (FH) Paul Kieloch

Dipl.-Ing. (FH) Paul Kieloch

Ingénierie produit et assistance clientèle

En tant que support technique, M. Kieloch répond aux questions des clients de Dlubal Software et est responsable du développement des modules additionnels pour les structures en béton armé.
