Параметризация прокатных сечений
Техническая статья
![[EN] КБ 000879 | Параметризация прокатных сечений](/-/media/Images/netgenium/thumbnails/3/0/8/7/0/3087091/3087091.png?la=ru&mw=578&mlid=8708FA0ACE0B43E3AFB25052043AC057&hash=DBCD249C07B708B910511B631CFADDB5054C15F6)

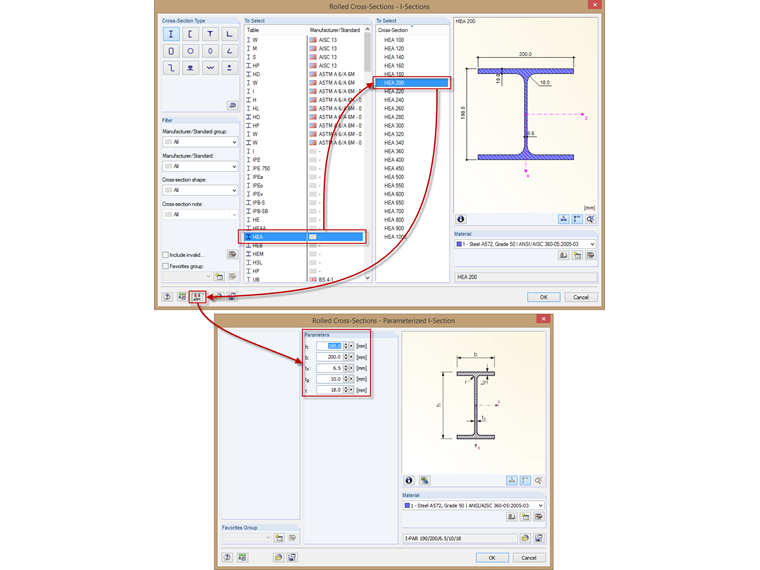

Прокатным профилям, которые в программе RFEM и RSTAB являются одним из самых распространенных типов сечений, можно назначить также пользовательские параметры. Просто выберите в базе данных требуемое сечение и нажмите на кнопку [Параметрический ввод ...].

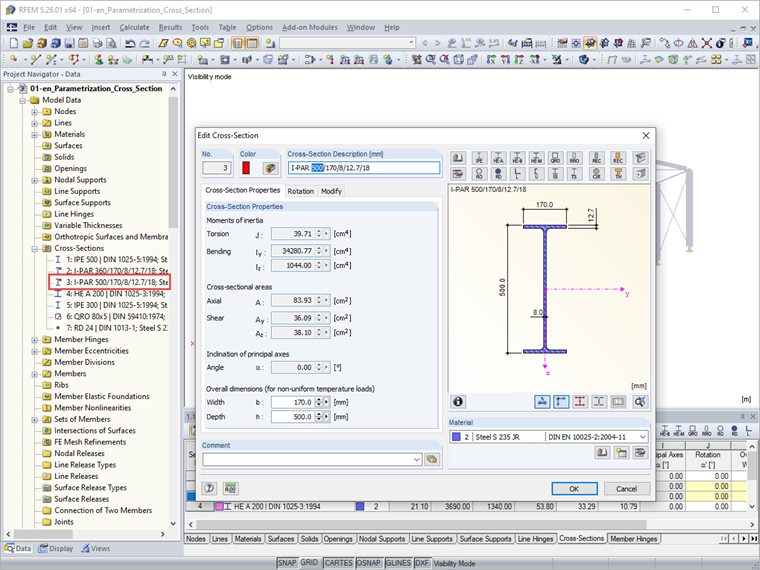

Появится диалоговое окно, в котором можно настроить параметры и подтвердить с помощью [OK]. Если вы хотите изменить параметры, то это можно сделать прямо в описании сечения или в таблице 1.13.

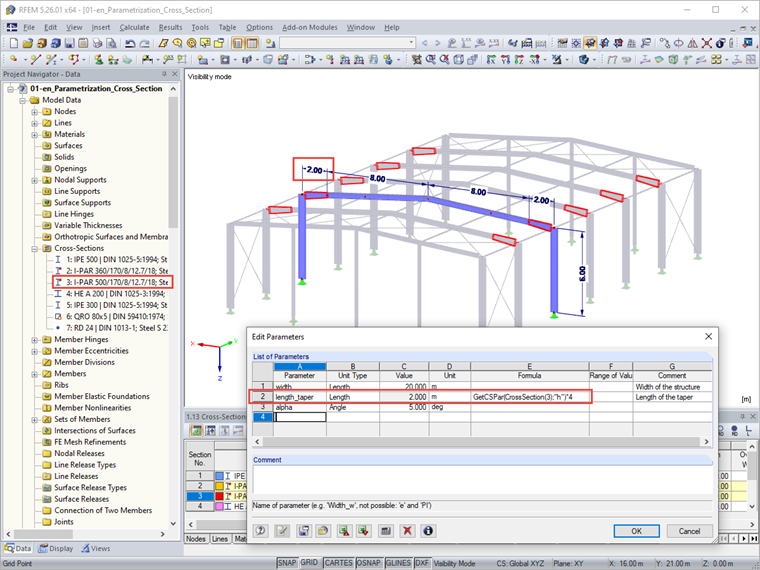

Еще одна очень эффективная и полезная функция-это использование параметров из списка «Параметры» с учетом параметров сечения. В этом списке могут быть созданы любые переменные, в том числе с помощью формул со ссылкой на другие переменные или считывания параметров сечения, как описано.
Таким образом можно смоделировать, например, длину конуса в зависимости от высоты сечения внутри конструкции.
Автор
Dipl.-Ing. (FH) Frank Sonntag, M.Sc.
Продажи и поддержка клиентов
Г-н Соннтаг координирует работу офиса Dlubal Software в Лейпциге и отвечает за продажи и поддержку клиентов.
Ключевые слова
Параметризация Параметр Прокатный профиль
Ссылки
- Инструменты для быстрого создания конструкций в программе RFEM
- Полезные инструменты для быстрого создания конструкций в программе RSTAB
