Теоретические основы
Точка приложения нагрузки имеет решающее влияние на определение критического момента потери устойчивости плоской формы изгиба. Нагрузка, действующая на верхнюю полку в направлении центра сдвига, оказывает дестабилизирующее действие. Сила, действующая на нижнюю полку, оказывает стабилизирующее действие.
Определение в RF-/STEEL EC3 и RF-/STEEL AISC

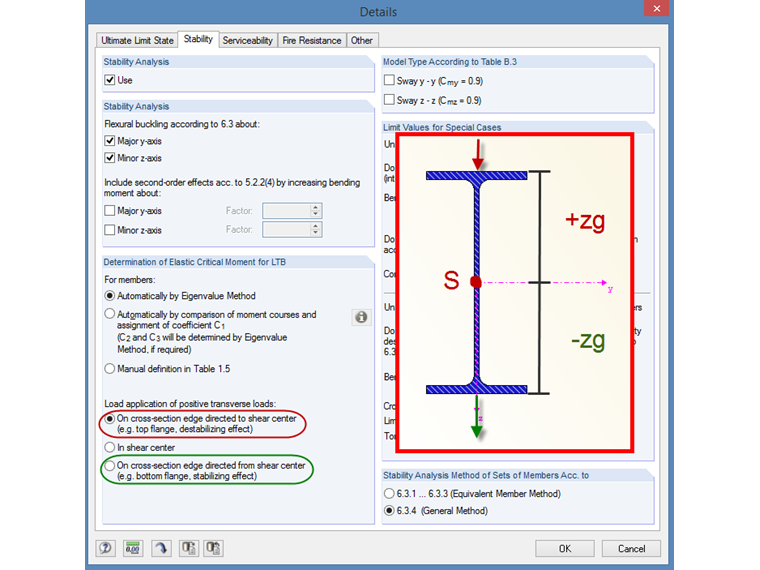

Во вкладке «Устойчивость» в подробных настройках можно выбрать тип определения упругого критического момента для продольного изгиба с кручением, см. Рисунок 01.
При автоматическом определении момента можно указать, должна ли точка приложения нагрузки внешних поперечных нагрузок применяться на краю сечения, направленном к центру сдвига, в центре сдвига или на другом краю сечения, направленном от сдвига. центр.
Die standardmäßige Voreinstellung ist die ungünstige Variante, das heißt "zum Schubmittelpunkt gerichtet", destabilisierend. Таким образом, достигается довольно низкий момент потери устойчивости при боковом кручении.
Правила знаков для положения приложения нагрузки zg
Поскольку общее решение должно быть найдено без знания поворота стержня или сечения, правила знака определяются в соответствии с направлением нагрузки по отношению к положению центра сдвига.
Положительная поперечная нагрузка, направленная к центру сдвига, имеет положительный эксцентриситет.
Положительная поперечная нагрузка, направленная от центра сдвига, имеет отрицательный эксцентриситет.
